Как подобрать винтовой компрессор для фотосепаратора

Фотосепараторы применяются для автоматической сортировки зерна, семян, круп, бобовых, орехов, полимеров и других сыпучих материалов. Оборудование анализирует продукт с помощью оптических систем, выявляет частицы с заданными дефектами и удаляет их из общего потока короткими импульсами сжатого воздуха.

От характеристик компрессора напрямую зависит точность сортировки. Если производительности недостаточно или давление в пневмосети нестабильно, форсунки могут срабатывать некорректно: дефектные частицы останутся в потоке либо вместе с ними будет удаляться качественный продукт. Поэтому винтовой компрессор для фотосепаратора необходимо подбирать не только по мощности двигателя, но и по реальному расходу воздуха, рабочему давлению, режиму эксплуатации и требованиям к качеству сжатого воздуха.

Разберём основные моменты на которых стоит остановиться при выборе винтового компрессора для фотосепаратора.

Почему для фотосепаратора важна стабильная подача воздуха

Пневматические клапаны фотосепаратора открываются на очень короткое время и создают направленные воздушные импульсы. Несмотря на их небольшую продолжительность, в моменты активной отбраковки расход воздуха может резко возрастать. Особенно это заметно при сортировке неоднородного или сильно загрязнённого сырья.

Компрессорная система должна компенсировать такие пики и поддерживать давление в пределах, установленных производителем фотосепаратора. Недостаток воздуха может привести к снижению силы импульса и ухудшению качества отделения продукта. Избыточное давление также нежелательно: оно повышает энергопотребление, увеличивает нагрузку на пневматические компоненты и может вызвать неоправданные потери годного материала.

Винтовые компрессоры хорошо подходят для фотосепараторов благодаря способности продолжительное время подавать воздух с относительно стабильными параметрами. Они рассчитаны на интенсивную эксплуатацию и обычно создают меньше пульсаций, чем поршневые модели.

С чего начать подбор компрессора

В первую очередь необходимо изучить техническую документацию фотосепаратора. Производитель оборудования, как правило, указывает:

• требуемое рабочее давление;
• номинальный или максимальный расход воздуха;
• требования к чистоте сжатого воздуха;
• допустимый диапазон колебаний давления;
• рекомендуемый объём ресивера;
• параметры подключения к пневматической сети.

Расход может быть указан в литрах в минуту, кубических метрах в минуту или кубических метрах в час. При сравнении характеристик фотосепаратора и компрессора важно привести значения к одинаковым единицам измерения и проверить, при каких условиях они определены.

Следует обращать внимание именно на фактическую производительность компрессора на выходе — FAD, или Free Air Delivery. Теоретическая производительность компрессорного блока может быть выше реального объёма воздуха, доступного потребителю.

Расчёт необходимой производительности

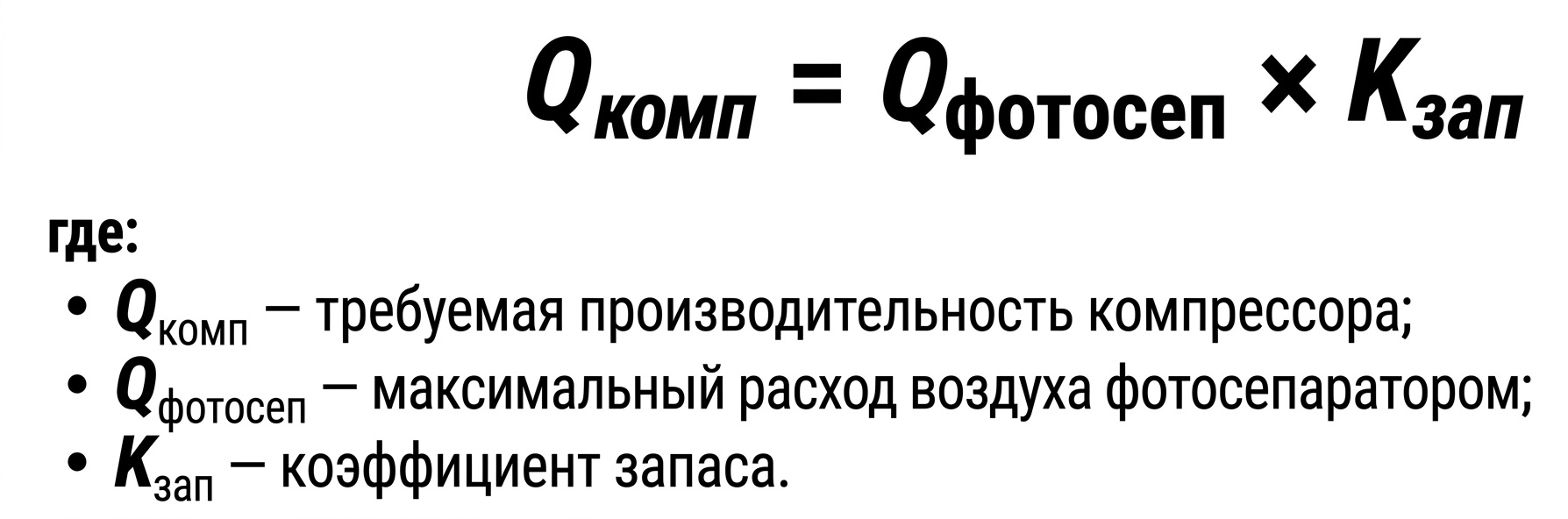

Если к компрессору подключается один фотосепаратор, базовую производительность можно определить по формуле:

Обычно рекомендуется предусматривать запас производительности примерно 20–30%. Он компенсирует потери в трубопроводах, утечки, загрязнение фильтров, колебания температуры и возможное увеличение расхода при работе с сырьём низкого качества.

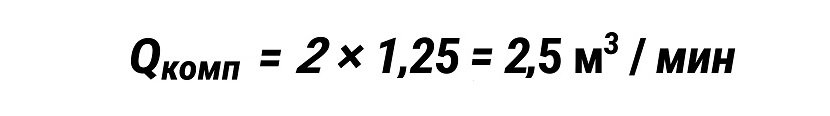

Например, если фотосепаратор потребляет до 2 м³/мин, расчётная производительность компрессора с запасом 25% составит:

Следовательно, необходимо выбирать модель, фактическая производительность которой при требуемом рабочем давлении составляет не менее 2,5 м³/мин.

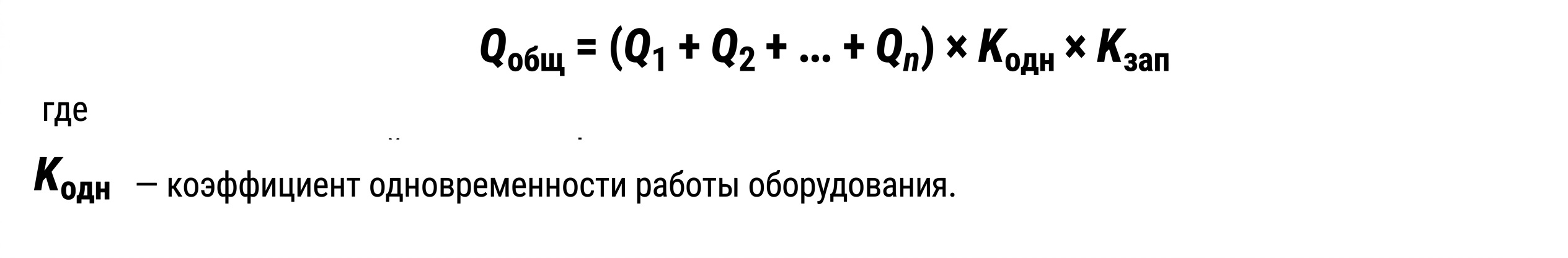

Если одна компрессорная станция обслуживает несколько потребителей, нужно учитывать их суммарный расход:

Если несколько фотосепараторов и другие пневматические устройства могут функционировать одновременно, занижать этот коэффициент не следует.

Как учитывать импульсный расход воздуха

Среднее потребление фотосепаратора не всегда отражает реальную нагрузку на пневмосистему. При большом количестве отбраковываемых частиц одновременно срабатывает множество воздушных клапанов, из-за чего возникает кратковременный пик расхода.

Компрессор не обязан мгновенно покрывать каждый такой скачок самостоятельно. Для компенсации импульсного потребления в систему включают воздушный ресивер. Он создаёт запас сжатого воздуха, сглаживает перепады давления и уменьшает частоту переключения режимов работы компрессора.

При подборе оборудования желательно ориентироваться на максимальный расход, заявленный изготовителем фотосепаратора, а не только на среднее значение. Если паспортные данные не учитывают пики, параметры компрессора и ресивера следует согласовать с поставщиком сортировочного оборудования.

Выбор рабочего давления

Рабочее давление компрессора должно соответствовать требованиям фотосепаратора с учётом потерь в системе. Давление снижается в трубопроводах, фильтрах, осушителе, запорной арматуре, фитингах и гибких шлангах. Чем длиннее магистраль и меньше её внутренний диаметр, тем заметнее могут быть потери.

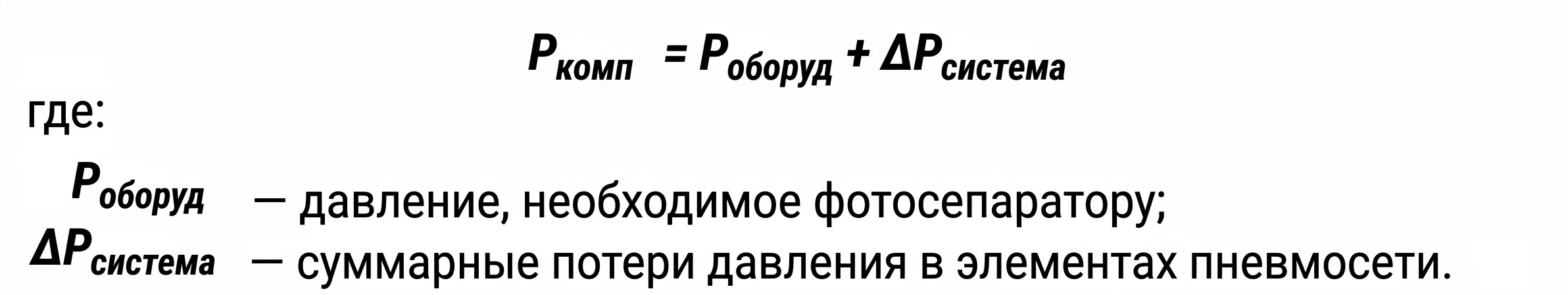

Требуемое давление компрессора можно определить следующим образом:

Для многих фотосепараторов рабочее давление находится примерно в диапазоне 6–8 бар, однако ориентироваться необходимо на паспорт конкретной модели. Покупать компрессор со значительно более высоким давлением без технической необходимости нецелесообразно. Повышение давления увеличивает расход электроэнергии и нагрузку на компрессорную установку.

Если различным потребителям требуется разное давление, его можно регулировать локально. При этом компрессор обычно настраивают по потребителю с наиболее высокими требованиями, а перед остальным оборудованием устанавливают регуляторы давления.

Почему важна подготовка сжатого воздуха

Фотосепаратору необходим не просто сжатый, а чистый и сухой воздух. Влага, масло и твёрдые частицы способны загрязнять клапаны и форсунки, уменьшать проходное сечение каналов и нарушать точность воздушного импульса.

Конденсат особенно опасен при работе в холодных помещениях или на участках с перепадами температуры. Влага может скапливаться в магистрали, вызывать коррозию и замерзать в пневматических элементах. Масляные аэрозоли и пыль также способны попадать на сортируемый продукт, что недопустимо для многих пищевых производств.

В состав системы подготовки воздуха обычно входят:

• циклонный сепаратор для первичного удаления капельной влаги;
• воздушный ресивер;
• магистральные фильтры;
• осушитель;
• устройства автоматического отвода конденсата;
• фильтр тонкой очистки перед фотосепаратором;
• регулятор давления.

Конкретная схема зависит от требований производителя фотосепаратора и особенностей предприятия.

Какой осушитель выбрать

Для большинства отапливаемых производственных помещений подходит рефрижераторный осушитель. Он охлаждает воздух, отделяет образовавшийся конденсат и обеспечивает стабильные параметры пневмосистемы. Типичная точка росы под давлением у такого оборудования составляет около +3 °C.

Если трубопровод проходит через неотапливаемые помещения или эксплуатируется при отрицательной температуре, рефрижераторного осушителя может быть недостаточно. В этом случае применяют адсорбционный осушитель, способный обеспечивать точку росы −20, −40 °C и ниже в зависимости от исполнения.

Осушитель также выбирают с запасом по пропускной способности. При расчёте необходимо учитывать:

• фактический расход воздуха;
• рабочее давление;
• температуру воздуха на входе;
• температуру окружающей среды;
• требуемую точку росы.

Номинальная производительность осушителя обычно указывается для определённых условий. При повышенной температуре на входе его фактическая пропускная способность может снижаться, поэтому следует применять поправочные коэффициенты производителя.

Маслозаполненный или безмасляный компрессор

Для работы с фотосепаратором могут использоваться как маслозаполненные, так и безмасляные винтовые компрессоры.

Маслозаполненные модели наиболее распространены и обычно отличаются выгодным соотношением производительности, стоимости и энергопотребления. Однако после них требуется полноценная система подготовки воздуха, включающая сепарацию масла и несколько ступеней фильтрации.

Безмасляные компрессоры выбирают, когда необходимо исключить риск попадания компрессорного масла в продукт или технологический процесс. Они востребованы на предприятиях с повышенными требованиями к чистоте воздуха, в том числе в пищевой и фармацевтической промышленности. Такое оборудование обычно обходится дороже, но позволяет упростить выполнение строгих требований к отсутствию масла.

Важно учитывать, что безмасляный компрессор не обеспечивает абсолютную чистоту воздуха сам по себе. В поступающем из помещения воздухе могут содержаться пыль, влага, углеводороды и другие примеси, поэтому фильтрация и осушение всё равно необходимы.

Подбор воздушного ресивера

Ресивер выполняет несколько важных функций:

• создаёт запас сжатого воздуха;
• компенсирует импульсное потребление фотосепаратора;
• стабилизирует давление;
• уменьшает количество переключений компрессора;
• способствует охлаждению воздуха и выпадению части конденсата.

Объём ресивера нельзя выбирать только по мощности двигателя компрессора. Необходимо учитывать производительность установки, продолжительность пикового расхода, допустимое снижение давления и алгоритм регулирования компрессора.

Для фотосепаратора особенно полезен локальный ресивер, установленный недалеко от оборудования. Он помогает быстро покрывать кратковременные пики потребления, не заставляя воздух проходить через всю магистраль. В крупных системах могут использоваться два ресивера: один рядом с компрессорной станцией, второй — около фотосепаратора.

Ресивер является сосудом, работающим под давлением, поэтому он должен соответствовать требованиям безопасности и иметь необходимую документацию. Его оснащают предохранительным клапаном, манометром и устройством отвода конденсата.

Компрессор с постоянной или регулируемой производительностью

Если фотосепаратор работает непрерывно, а расход воздуха остаётся относительно стабильным, можно выбрать винтовой компрессор с постоянной частотой вращения. Такая модель эффективна при загрузке, близкой к номинальной.

Частотно-регулируемый компрессор целесообразен, если потребление заметно изменяется в течение смены. Например, расход может зависеть от степени загрязнения сырья, производительности линии, количества работающих лотков и числа одновременно включённых фотосепараторов. Частотный преобразователь позволяет изменять производительность компрессора в соответствии с текущей потребностью.

При выборе регулируемой модели необходимо проверить, в каком диапазоне она способна эффективно изменять подачу. Если расход часто опускается ниже минимального уровня регулирования, компрессор всё равно будет переходить в разгруженный режим или останавливаться. В таких случаях особенно важны правильный расчёт ресивера и анализ графика потребления.

Один компрессор или несколько

Для небольшой линии обычно достаточно одной правильно подобранной установки. На предприятиях, где остановка фотосепаратора приводит к прекращению всего технологического процесса, желательно предусмотреть резервирование.

Возможны несколько схем:

• один рабочий и один резервный компрессор;
• два компрессора меньшей производительности, работающие поочерёдно или совместно;
• несколько установок, объединённых общей системой управления.

Использование двух компрессоров повышает надёжность и позволяет гибко адаптировать производительность к потреблению. При небольшой нагрузке может работать одна установка, а при пиковом расходе — подключаться вторая.

Резервный компрессор особенно важен на предприятиях с непрерывным производственным циклом, поскольку при отсутствии сжатого воздуха фотосепаратор фактически теряет возможность удалять дефектные частицы.

Требования к месту установки

Компрессор следует устанавливать в сухом, чистом и хорошо вентилируемом помещении. При переработке зерна и других сыпучих продуктов в воздухе может содержаться большое количество пыли. Если компрессор забирает загрязнённый воздух, быстрее засоряются входные фильтры, ухудшается охлаждение и возрастает нагрузка на оборудование.

Компрессорное помещение должно обеспечивать:

• свободный приток воздуха;
• эффективный отвод нагретого воздуха;
• доступ для технического обслуживания;
• защиту оборудования от производственной пыли;
• допустимую температуру окружающей среды;
• удобный и безопасный отвод конденсата.

При высокой запылённости производственной зоны рекомендуется разместить компрессор в отдельном помещении либо предусмотреть подачу чистого воздуха на всасывание. При этом конструкция воздуховода не должна создавать чрезмерное сопротивление.

Пневматическая магистраль

Даже правильно подобранный компрессор не обеспечит стабильную работу фотосепаратора, если пневматическая сеть имеет недостаточный диаметр или большое количество утечек.

Трубопровод рассчитывают с учётом расхода, длины трассы, рабочего давления и допустимых потерь. Не рекомендуется подключать производительный фотосепаратор длинным шлангом малого диаметра: в моменты активной работы форсунок давление непосредственно на входе оборудования может резко падать.

Магистраль следует прокладывать с уклоном и предусматривать точки отвода конденсата. Подключения потребителей желательно выполнять таким образом, чтобы скопившаяся влага не попадала в оборудование. Перед фотосепаратором устанавливают отдельный фильтр и регулятор давления, а при необходимости — локальный ресивер.

Пример подбора компрессора

Предположим, фотосепаратору требуется 2,4 м³/мин при давлении 7 бар. В пневмосети также работает другое оборудование с одновременным расходом 0,4 м³/мин.

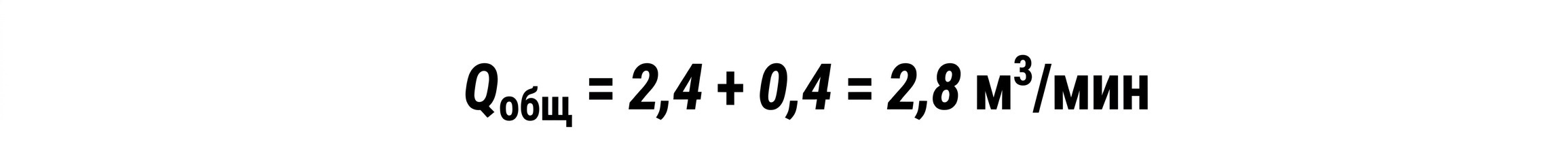

Суммарная потребность составит:

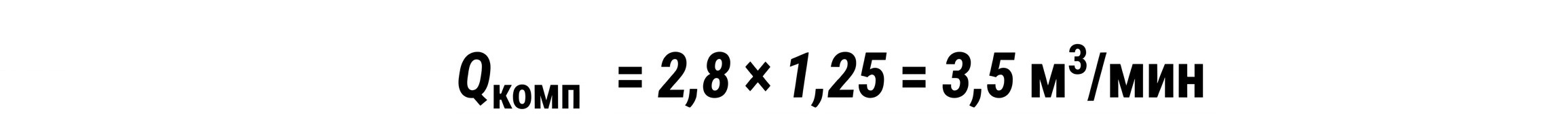

Добавим 25 % запаса:

В этом случае следует рассматривать винтовой компрессор с фактической производительностью не менее 3,5 м³/мин при расчётном давлении. Если суммарные потери в фильтрах, осушителе и трубопроводе составляют 0,7 бар, компрессорная станция должна поддерживать не менее 7,7 бар в соответствующей рабочей точке.

Это упрощённый пример. Для окончательного подбора дополнительно рассчитывают пиковый расход, объём ресивера, характеристики осушителя, падение давления в магистрали и режим работы оборудования.

Распространённые ошибки при выборе

Одна из основных ошибок — подбор компрессора только по мощности электродвигателя. Установки одинаковой мощности могут отличаться по производительности, максимальному давлению и энергоэффективности.

Не менее опасно ориентироваться исключительно на средний расход воздуха. Если не учесть пиковое потребление, давление будет снижаться именно в моменты интенсивной отбраковки.

К другим распространённым ошибкам относятся:

• выбор производительности без эксплуатационного запаса;
• сравнение расхода фотосепаратора и компрессора в разных единицах;
• использование теоретической подачи вместо фактической производительности;
• отсутствие осушителя и фильтров;
• неправильный подбор ресивера;
• слишком маленький диаметр трубопровода;
• удалённое подключение фотосепаратора длинным гибким шлангом;
• настройка неоправданно высокого давления;
• отсутствие резервного компрессора на непрерывном производстве;
• размещение установки в запылённом или плохо вентилируемом помещении.

Что необходимо знать для точного подбора

Перед обращением к поставщику компрессорного оборудования желательно подготовить исходные данные:

• марку и модель фотосепаратора;
• номинальный и максимальный расход воздуха;
• требуемое давление на входе;
• количество одновременно работающих фотосепараторов;
• расход других пневматических потребителей;
• продолжительность рабочей смены;
• предполагаемый график нагрузки;
• температуру и запылённость помещения;
• длину и диаметр пневматической магистрали;
• требования к содержанию влаги, масла и твёрдых частиц;
• необходимость резервирования.

Чем точнее исходные данные, тем меньше риск приобрести недостаточно производительную или, наоборот, неоправданно мощную установку.

Заключение

Для фотосепаратора следует выбирать винтовой компрессор, способный поддерживать требуемые давление и производительность даже в периоды максимального импульсного потребления. Оптимальная система включает не только сам компрессор, но и ресивер, осушитель, фильтры, устройства отвода конденсата и правильно рассчитанную пневматическую магистраль.

При подборе необходимо ориентироваться на максимальный расход воздуха, заявленный производителем фотосепаратора, фактическую производительность компрессора при рабочем давлении и запас не менее 20–30%. Отдельное внимание следует уделить качеству воздуха: он должен быть чистым, сухим и не содержать загрязнений, способных нарушить работу клапанов или попасть на сортируемый продукт.

Правильно спроектированная компрессорная система обеспечивает точное срабатывание воздушных форсунок, стабильное качество сортировки и длительную работу оборудования без незапланированных остановок.
