Компрессор «гонит» масло в воздушную систему: причины и как исправить

Масло в пневмосети — явный признак того, что в винтовом компрессоре нарушена сепарация масла, неправильно работает маслоотвод или агрегат эксплуатируется в нештатном режиме. Такая проблема не ограничивается грязными дренажами: масляный аэрозоль забивает фильтры, снижает эффективность осушителя, загрязняет ресиверы и трубопроводы, выводит из строя пневмоинструмент, клапаны, цилиндры и другое оборудование.

Чаще всего компрессор начинает гнать масло в воздушную систему из-за изношенного сепаратора, забитого маслоотвода, перелива масла, неподходящей смазки, перегрева или частых циклов загрузки и разгрузки. В отдельных случаях причина связана с обратным вращением двигателя, негерметичным обратным клапаном или износом винтового блока.

Ниже разберём, почему компрессор гонит масло в систему, как отличить прорыв через сепаратор от проблем с маслоотводом, что делать при порционном уносе масла и как быстро провести первичную диагностику без полной разборки агрегата.

Почему масло в пневмосети опасно

Маслозаполненный винтовой компрессор устроен так, что масло постоянно участвует в процессе сжатия воздуха. В нормальном режиме оно должно отделяться внутри компрессора и возвращаться в контур смазки. В воздушную магистраль допускается только минимальное остаточное количество масла, которое затем дополнительно задерживается системой подготовки воздуха.

Если сепарация нарушена, масло начинает уходить дальше по линии. Сначала следы появляются на дренажах фильтров, затем масляная плёнка может обнаружиться в ресивере, осушителе, трубопроводах и непосредственно у потребителей.

Последствия зависят от масштаба проблемы. При небольшом уносе быстрее насыщаются магистральные фильтры и увеличиваются расходы на обслуживание. При сильном прорыве масло может испортить продукцию, повредить мембраны, клапаны, пневмоцилиндры, краскопульты, дозирующие устройства и чувствительное технологическое оборудование.

Особенно опасно попадание масла в системы, где требуется чистый воздух: покраска, упаковка, электроника, фармацевтические и пищевые производства, лабораторное оборудование, контрольно-измерительные приборы.

Как отделяется масло в винтовом компрессоре

В маслозаполненном винтовом компрессоре масло выполняет сразу несколько функций: смазывает подшипники и винтовой блок, отводит тепло и уплотняет зазоры между роторами и корпусом. После сжатия образуется воздушно-масляная смесь, которую необходимо разделить.

Сначала смесь попадает в маслоотделительный бак. Там происходит предварительное отделение крупных капель за счёт изменения скорости потока, центробежного эффекта и гравитации. Основная масса масла оседает в баке.

Затем воздух проходит через коалесцентный элемент — сепаратор масла. Он задерживает мелкий масляный аэрозоль, объединяет микрокапли в более крупные и направляет собранное масло к зоне возврата. Далее масло через сливную линию, жиклёр, капилляр или маслоотвод возвращается обратно в контур смазки.

Очищенный воздух выходит из компрессора через минимальный или обратный клапан, проходит охлаждение и поступает в систему подготовки воздуха: ресивер, осушитель, магистральные фильтры и далее к потребителям.

При исправной схеме остаточное содержание масла после компрессора обычно находится на уровне единиц мг/м³. Для более высокого качества воздуха применяют коалесцентные фильтры тонкой очистки, а при необходимости — угольные фильтры.

Основные признаки проблемы

Масло в воздушной системе может проявляться по-разному. Иногда оно появляется постоянно и равномерно, а иногда компрессор «кидает» масло порциями после запуска, остановки или перехода между режимами.

На проблему указывают следы масла на дренажах фильтров, осушителя или ресивера. Если вместо обычного конденсата из дренажа выходит маслянистая жидкость, нужно проверять сепаратор, маслоотвод, уровень масла и режим работы компрессора.

Рост перепада давления на сепараторе говорит о его загрязнении или выработанном ресурсе. Если продолжать эксплуатацию, элемент может разрушиться или перестать нормально отделять масло.

Пенообразование в смотровом стекле или в маслоотделительном баке часто связано с неподходящим маслом, попаданием воды, смешиванием разных продуктов или переливом.

Следы масла после остановки компрессора могут указывать на негерметичный обратный клапан, неправильную обвязку, сифонное перетекание или проблемы с дренажами.

Повышенный расход масла не всегда означает, что всё оно уходит в пневмосеть. Часть может вытекать наружу через прокладки и соединения, испаряться при перегреве или уходить из-за износа винтового блока и уплотнений.

Почему компрессор гонит масло в систему

Причин может быть несколько, и на практике они часто накладываются друг на друга. Например, старое масло начинает пениться, сепаратор забивается быстрее, температура растёт, а частые циклы разгрузки усиливают прорыв аэрозоля в магистраль.

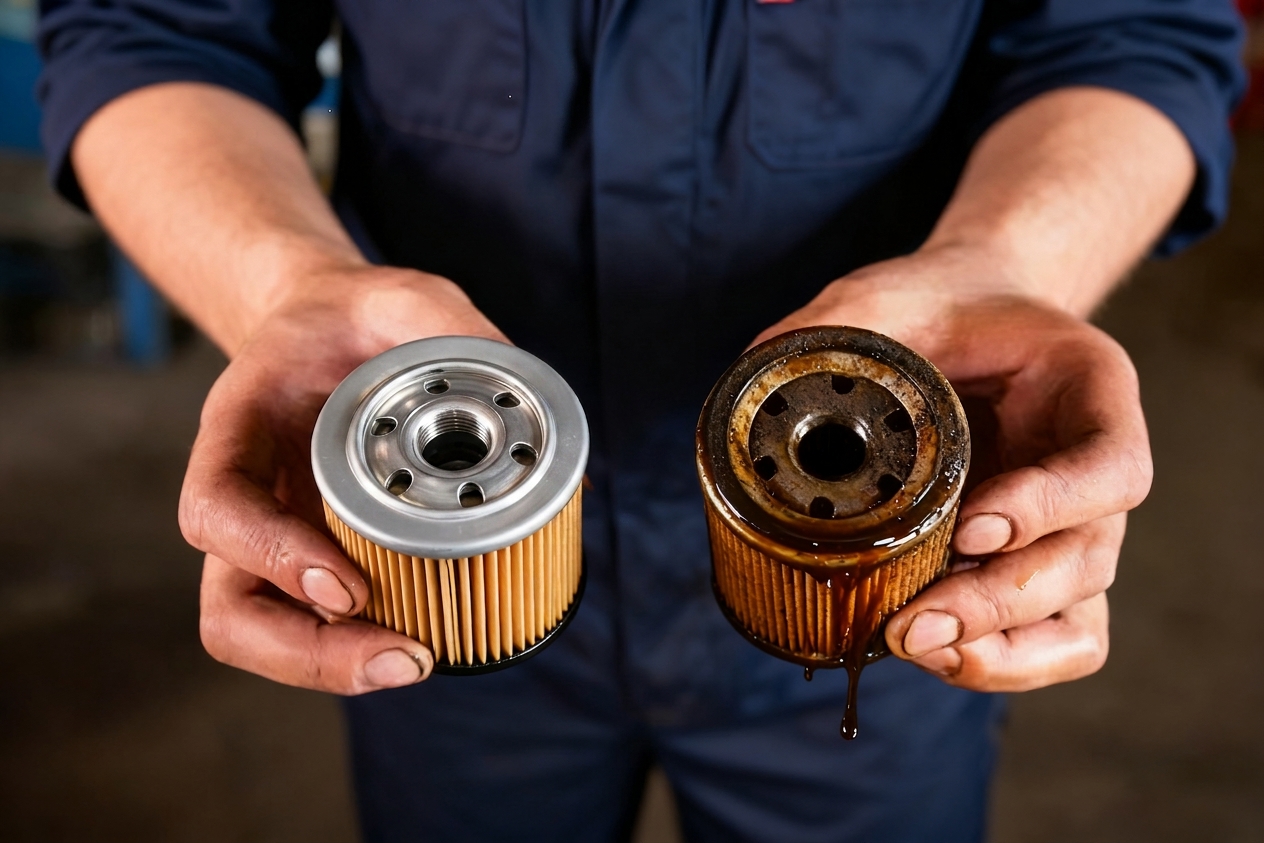

Изношенный или повреждённый сепаратор

Сепаратор масла — один из главных элементов, отвечающих за чистоту воздуха на выходе компрессора. По мере работы он загрязняется, сопротивление потоку растёт, а эффективность отделения снижается.

Если сепаратор выработал ресурс, установлен неправильно, повреждён или имеет некачественные уплотнения, масло может проходить дальше в воздушную магистраль. При сильном повреждении возникает резкий прорыв: компрессор начинает выбрасывать масло большими порциями.

Признаки проблемы с сепаратором — повышенная дельта-P, масло в магистрали, рост температуры, снижение производительности и повышенная нагрузка на двигатель.

Обычно при перепаде давления на сепараторе около 0,8–1,0 бар элемент уже требует замены, но точное значение необходимо смотреть в инструкции к конкретной модели.

Забитый или негерметичный маслоотвод

Масло, собранное сепаратором, должно возвращаться обратно в систему смазки. Для этого используется сливная линия, жиклёр, капиллярная трубка, обратный клапан или аналогичный узел маслоотвода.

Если слив забит шламом, эмульсией, частицами старого масла или грязью, масло скапливается в зоне сепаратора. Аэрозольная нагрузка увеличивается, и компрессор начинает гнать масло дальше по воздушной линии.

Если маслоотвод негерметичен и подсасывает воздух, возврат масла также нарушается. В результате возникает нестабильный, пульсирующий унос: масло может идти не постоянно, а рывками.

При диагностике проверяют шланги, жиклёр, капилляр, штуцеры, обратный клапан и наличие загрязнений внутри сливной линии.

Неправильный уровень масла

Перелив масла — частая причина повышенного уноса. При завышенном уровне усиливается турбулентность в маслоотделительном баке, возрастает аэрозольная нагрузка на сепаратор и повышается риск вспенивания.

Недостаток масла тоже опасен. Он ухудшает охлаждение и смазку, повышает температуру, ускоряет окисление и может провоцировать пенообразование. Кроме того, работа при низком уровне масла повышает риск повреждения подшипников и винтового блока.

Проверять уровень нужно так, как указано в инструкции: обычно на остановленной машине после стабилизации уровня и сброса давления либо по регламенту производителя. Нельзя оценивать уровень произвольно сразу после остановки или при нестабильном режиме.

Неподходящее масло

Даже если вязкость совпадает, масло может не подходить для винтового компрессора. Важны противоаэрозольные свойства, устойчивость к окислению, низкое пенообразование, совместимость с сепаратором, уплотнениями и температурным режимом.

Неподходящее масло может пениться, хуже отделяться от воздуха, быстрее образовывать лак и шлам, засорять фильтры и сепаратор. Особенно опасно смешивание разных типов масел: минеральных, синтетических, PAO, PAG, эстеровых и других составов без подтверждённой совместимости.

Если масло стало молочным, вспенилось, имеет запах гари или быстро темнеет после замены, нужно проверить его тип, состояние, наличие воды и соответствие требованиям производителя компрессора.

Попадание воды и образование эмульсии

Влага в масле ухудшает смазку и сепарацию. Смесь воды, масла и загрязнений превращается в эмульсию, которая может пениться, забивать маслоотвод и ускорять разрушение сепаратора.

Риск повышается при высокой влажности воздуха, коротких рабочих циклах, частых запусках и недостаточном прогреве компрессора. Если агрегат работает мало и не выходит на нормальную температуру, конденсат не успевает удаляться из системы.

Молочный оттенок масла, пена, нестабильная работа и маслянистый конденсат в дренажах — типичные признаки проблемы с влагой.

Перегрев компрессора

При высокой температуре вязкость масла снижается, оно хуже удерживается сепаратором и легче уносится потоком воздуха. Одновременно ускоряется окисление, образуются отложения, загрязняется радиатор, масляный фильтр и сепаратор.

Причинами перегрева могут быть загрязнённый охладитель, неисправный вентилятор, высокая температура в компрессорной, забитые фильтры, низкий уровень масла, неправильное масло, неисправность термостатического клапана или чрезмерная нагрузка.

Если компрессор гонит масло и одновременно работает горячее обычного, диагностику нужно начинать не только с сепаратора, но и с системы охлаждения.

Частые циклы загрузки и разгрузки

Работа при малом или нестабильном расходе воздуха приводит к частым переходам между режимами загрузки и разгрузки. Давление и поток через сепаратор меняются, а это ухудшает стабильность отделения масла.

В таких условиях масло может уходить импульсно. Пользователи часто описывают это как «компрессор кидает масло». Причина может быть не только в деталях, но и в неправильном подборе производительности, малом объёме ресивера, узком диапазоне давления или некорректных настройках управления.

Для стабилизации режима используют ресивер подходящего объёма, корректируют уставки давления, устраняют утечки в пневмосети и при необходимости пересматривают схему работы нескольких компрессоров.

Неправильное направление вращения

После подключения или ремонта электродвигателя компрессор может вращаться в обратную сторону. Для винтового агрегата это критично: нарушается работа маслоподачи, сепарации и внутренних потоков.

Если сильный унос масла появился сразу после первого пуска, переподключения питания или сервисных работ, нужно проверить направление вращения по стрелке на корпусе и требованиям производителя. При неправильном вращении необходимо исправить чередование фаз.

Неисправный обратный или минимальный клапан

Обратный клапан должен препятствовать перетеканию воздуха и масла в неправильном направлении. Если он негерметичен, после остановки компрессора масло может попадать в воздушную магистраль или возвращаться туда, где его быть не должно.

На такую проблему указывают следы масла после остановки, нестабильное давление, обратные перетоки и масляные выбросы при последующем запуске.

Износ винтового блока и уплотнений

Если сепаратор, маслоотвод, уровень и масло в норме, но расход масла остаётся высоким, нужно проверять механическое состояние компрессора. Износ подшипников, уплотнений и элементов винтового блока может увеличивать маслоперенос и нарушать нормальный режим сжатия.

Дополнительные признаки — повышенный шум, вибрация, рост температуры, снижение производительности, металлические частицы в масле, частые аварийные остановки.

Ошибки в магистрали и системе подготовки воздуха

Иногда компрессор работает относительно исправно, но масло обнаруживается у потребителей из-за неправильной обвязки пневмосети. Ошибки уклонов, отсутствие конденсатосборников, неверные точки отбора, неработающие дренажи и неправильно подобранные фильтры усиливают проблему.

Отводы к потребителям желательно делать сверху магистрали, а не снизу. На длинных участках нужны уклоны в сторону конденсатосборников. Перед чувствительным оборудованием следует устанавливать дополнительную фильтрацию.

Почему компрессор кидает масло порциями

Если масло поступает в систему не постоянно, а рывками, нужно искать причину в нестабильной сепарации или резких изменениях режима.

Порционный унос часто возникает при вспенивании масла, забитом жиклёре маслоотвода, подсосе воздуха в сливной линии, повреждённой сепараторной вставке, неправильном уровне масла или частых переключениях загрузка/разгрузка.

Например, если маслоотвод частично забит, масло постепенно накапливается в зоне сепаратора, а затем потоком воздуха выбрасывается дальше. Если в баке образуется пена, сепаратор получает слишком большую аэрозольную нагрузку и уже не справляется.

В такой ситуации мало просто заменить магистральный фильтр. Нужно устранить источник маслопереноса: проверить масло, уровень, сливной контур, сепаратор и режим работы компрессора.

Почему уходит масло из винтового компрессора

Повышенный расход масла не всегда означает, что всё масло уходит именно в воздушную систему. Возможны три направления потерь: внутрь пневмосети, наружу через утечки и через повышенное испарение или внутренний износ.

Если масло приходится часто доливать, нужно осмотреть компрессор на внешние подтёки. Проверяют прокладки, соединения, шланги, фильтры, маслоохладитель, крышку сепаратора, сальники и сливные точки.

Если внешних утечек нет, смотрят дренажи ресивера, фильтров и осушителя. Маслянистый конденсат указывает на перенос масла в воздушную линию.

Если и там признаков мало, но расход всё равно повышен, возможны перегрев, слишком высокая испаряемость масла, неправильная вязкость или износ винтового блока.

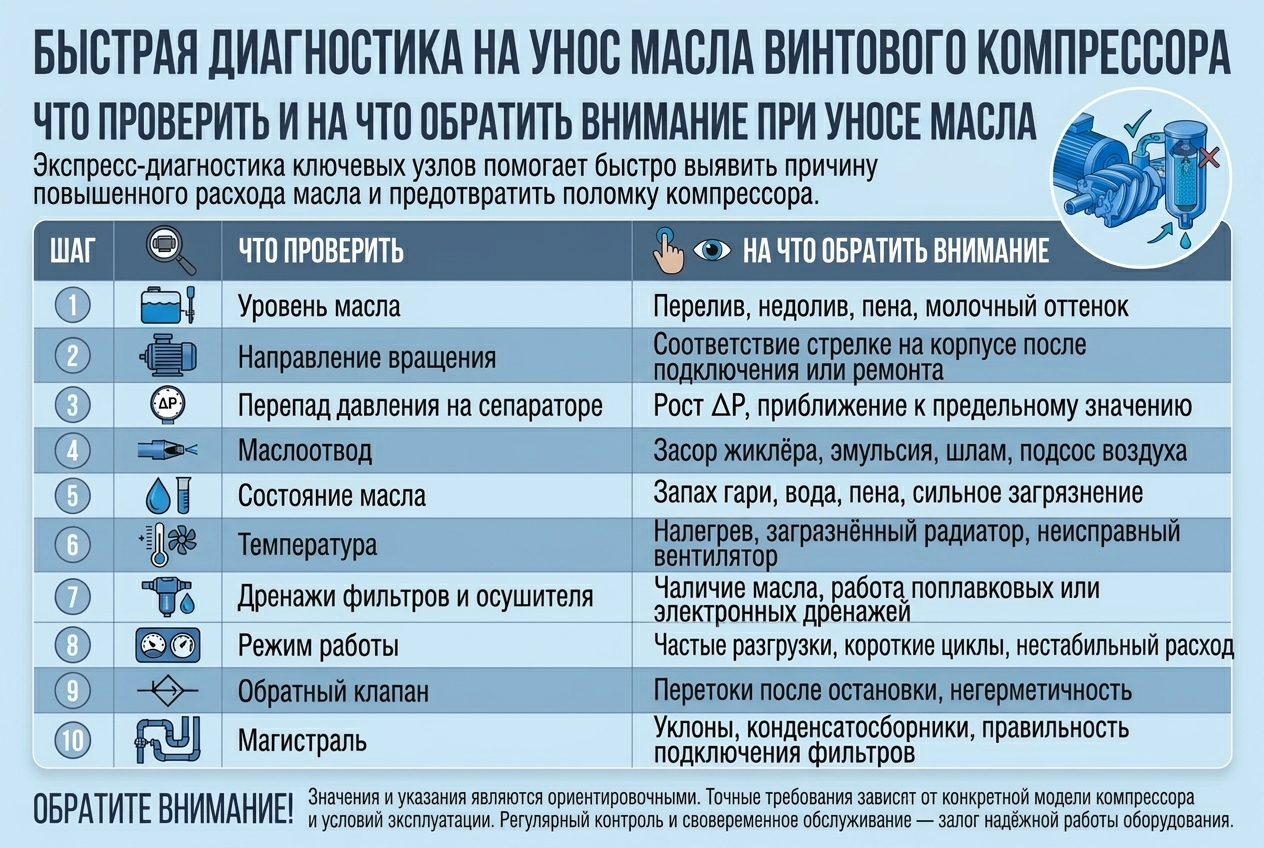

Быстрая диагностика без разборки

Первичную проверку можно провести без демонтажа винтового блока. Главное — соблюдать требования безопасности: отключить питание, исключить случайный запуск и сбросить давление перед работами на масляном и воздушном контуре.

Если после этих проверок причина не найдена, требуется более глубокая диагностика: проверка состояния сепаратора, винтового блока, подшипников, уплотнений, клапанов и управляющей арматуры.

Таблица типовых неисправностей

Нормы остаточного масла в сжатом воздухе

Качество сжатого воздуха часто оценивают по ISO 8573-1. Этот стандарт задаёт классы чистоты по содержанию твёрдых частиц, воды и масла. Для масла учитываются аэрозоли, жидкая фаза и пары.

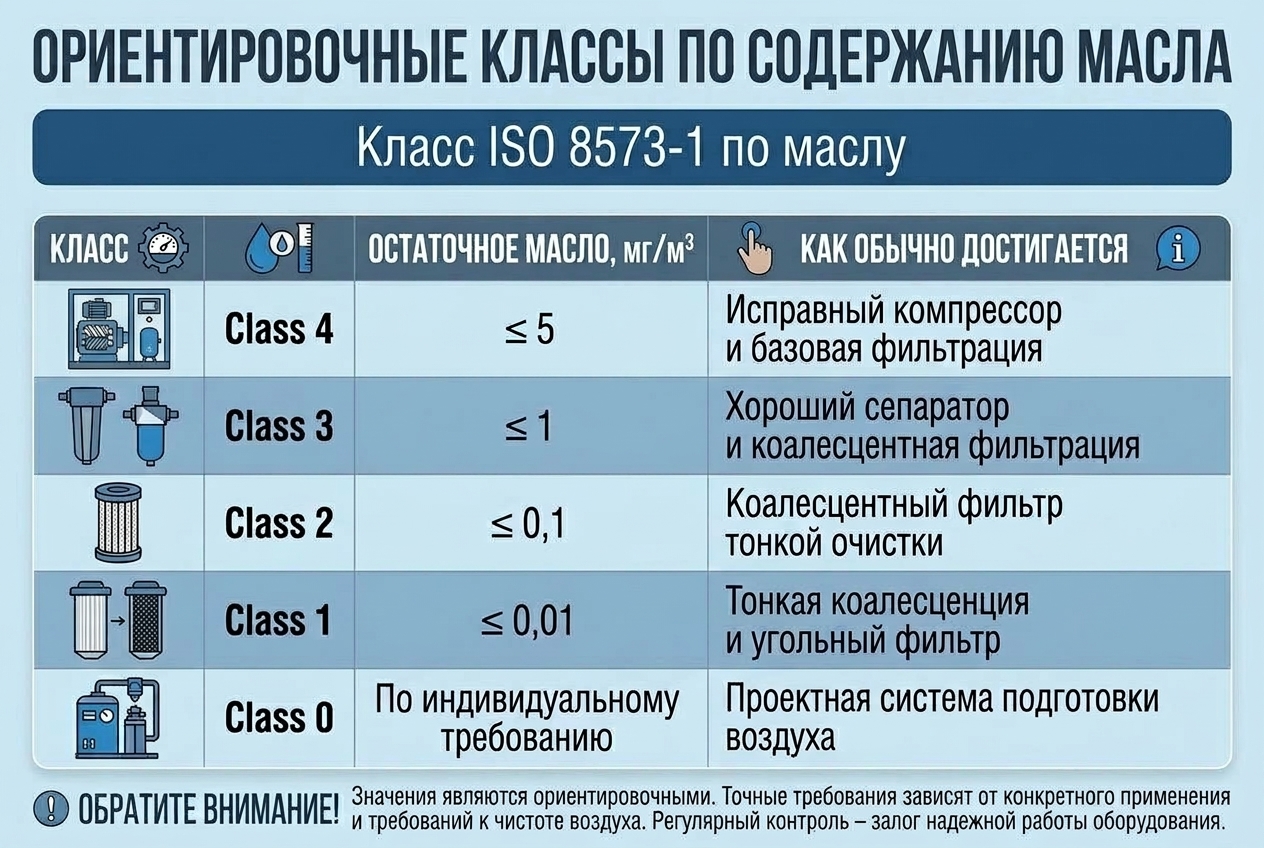

Ориентировочные классы по содержанию масла:

Важно понимать, что исправный сепаратор компрессора сам по себе не всегда обеспечивает высокий класс чистоты воздуха. Для классов 1–2 обычно нужна правильно подобранная система подготовки: ресивер, осушитель, коалесцентные фильтры и при необходимости фильтр с активированным углём.

Если компрессор явно гонит масло, установка дополнительных фильтров не решит первопричину. Они лишь временно защитят потребителей и быстро выйдут из строя.

Как защитить осушитель, фильтры и потребителей

Первое правило — устранить источник масла в компрессоре. Нельзя рассчитывать, что магистральные фильтры бесконечно компенсируют неисправный сепаратор или вспенивание масла.

Второе правило — правильно организовать подготовку воздуха. После компрессора обычно устанавливают ресивер, осушитель и ступени фильтрации. Для удаления масляного аэрозоля применяются коалесцентные фильтры, а для удаления паров масла — угольные.

Третье правило — контролировать дренажи. Если дренаж фильтра или осушителя не работает, жидкость накапливается в корпусе и может прорываться дальше по линии.

Для чувствительных потребителей желательно ставить локальную «полировочную» фильтрацию непосредственно перед оборудованием. Это особенно важно для покраски, измерительных приборов, пневмоавтоматики и технологических процессов с высокими требованиями к чистоте воздуха.

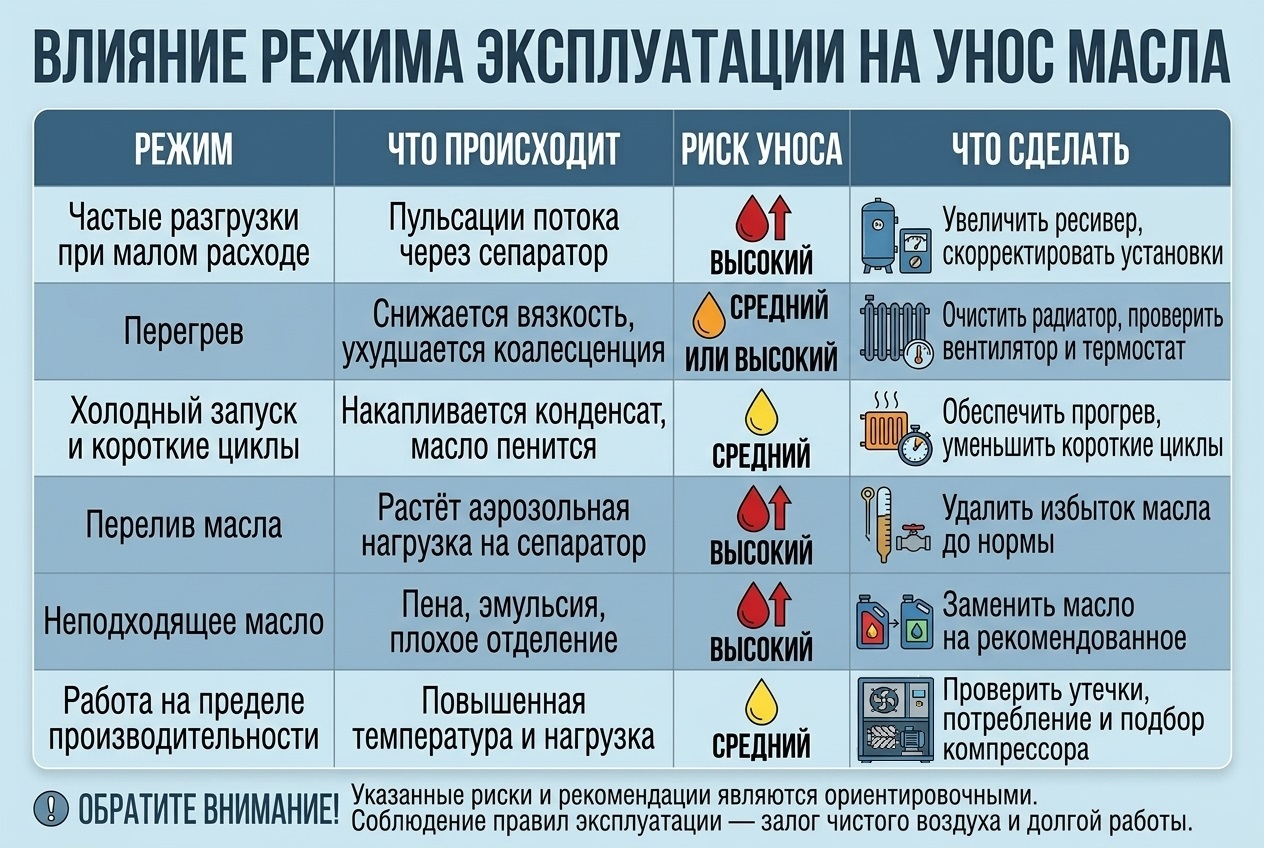

Влияние режима эксплуатации на унос масла

Чек-лист быстрой проверки

Если в пневмосети появилось масло, начните с простых действий.

• Проверьте уровень масла по инструкции производителя.
• Убедитесь, что компрессор вращается в правильном направлении.
• Посмотрите рабочую температуру и наличие перегрева.
• Измерьте перепад давления на сепараторе.
• Проверьте ресурс сепаратора и дату его последней замены.
• Осмотрите масло: нет ли пены, молочного цвета, запаха гари и загрязнений.
• Проверьте сливную линию маслоотвода, жиклёр, капилляр и обратный клапан.
• Убедитесь, что дренажи фильтров, ресивера и осушителя работают.
• Проверьте магистральные фильтры и правильность их подключения.
• Оцените режим работы: частоту загрузки/разгрузки, объём ресивера, утечки и уставки давления.
• Осмотрите компрессор на внешние подтёки масла.
• При сохранении проблемы выполните сервисную диагностику винтового блока и клапанов.

Что делать в первую очередь

Если масло пошло в воздушную систему внезапно и в большом количестве, компрессор лучше остановить и не продолжать эксплуатацию до проверки. Сильный унос может быстро вывести из строя фильтры и осушитель, а при повреждении сепаратора ситуация будет только ухудшаться.

В первую очередь нужно проверить уровень масла, сепаратор, маслоотвод, дренажи и направление вращения. Если сепаратор давно не менялся или перепад давления высокий, его следует заменить. Если масло вспенилось или превратилось в эмульсию, требуется замена масла и устранение причины попадания влаги.

После ремонта компрессора нужно оценить состояние системы подготовки воздуха. Масло может остаться в ресивере, трубопроводах, фильтрах и осушителе. В некоторых случаях требуется замена картриджей, слив загрязнённого конденсата, очистка ресивера и продувка магистрали.

Как не допустить повторения проблемы

Чтобы компрессор не гнал масло в систему, важно соблюдать регламент обслуживания и контролировать условия эксплуатации. Масло, масляный фильтр, воздушный фильтр и сепаратор должны меняться по моточасам и фактическому состоянию.

Нельзя смешивать несовместимые масла и использовать продукты без допуска производителя. Вязкость и тип масла должны соответствовать температуре, нагрузке и конструкции компрессора.

Необходимо поддерживать нормальную температуру: очищать радиаторы, проверять вентиляторы, следить за вентиляцией компрессорной и не допускать длительной работы с перегревом.

Также важно стабилизировать режим. Если компрессор часто переходит в разгрузку или работает короткими циклами, нужно проверить утечки, объём ресивера, настройки давления и соответствие производительности реальному потреблению.

Итог

Если винтовой компрессор гонит масло в воздушную систему, причина чаще всего находится в связке «сепаратор — маслоотвод — масло — режим работы». Изношенный сепаратор, забитый жиклёр, перелив, вспенивание, перегрев и частые циклы загрузки способны привести к заметному уносу масла даже при исправном винтовом блоке.

Диагностику следует начинать с простого: проверить уровень и состояние масла, перепад давления на сепараторе, сливную линию, дренажи, температуру и режим работы. Дополнительные фильтры помогают защитить потребителей, но не устраняют первопричину.

Своевременная замена сепаратора, правильное компрессорное масло, исправный маслоотвод, нормальная температура и стабильная нагрузка позволяют вернуть качество сжатого воздуха к требуемому уровню и защитить пневмосеть от загрязнения.
