Почему необходим циклонный сепаратор для качественной системы сжатого воздуха

Сжатый воздух часто называют «четвёртым энергоресурсом» современного производства наряду с электричеством, водой и газом. Он используется для питания пневмоинструмента, управления оборудованием, окраски, упаковки, обработки материалов и выполнения множества технологических операций. Однако атмосферный воздух всегда содержит водяной пар. После сжатия и последующего охлаждения влага превращается в конденсат, который попадает в ресивер, трубопроводы, фильтры и производственное оборудование. Избыточная влажность становится причиной коррозии, загрязнения продукции, неисправностей пневматических компонентов и увеличения расходов на обслуживание. Одним из основных элементов подготовки сжатого воздуха является циклонный сепаратор (влагоотделитель). Он удаляет капельную влагу и часть других жидких загрязнений, защищая оборудование и повышая стабильность всей пневмосистемы. В данной статье детально разберем ключевые моменты.

Что такое циклонный сепаратор?

Циклонный сепаратор или влагоотделитель — это механическое устройство, которое устанавливается непосредственно в пневматическую магистраль. Его основная задача заключается в отделении от воздушного потока:

• капельной воды;
• сконденсировавшейся влаги;
• крупных масляных аэрозолей;
• части твёрдых загрязнений.

Отделённая жидкость собирается в нижней части корпуса и удаляется через ручной или автоматический конденсатоотводчик. Очищенный воздух продолжает движение к ресиверу, фильтрам, осушителю и производственному оборудованию.

Важно понимать, что циклонный сепаратор удаляет преимущественно жидкую воду, но не способен полноценно устранить водяной пар. Поэтому при повышенных требованиях к качеству воздуха его используют совместно с осушителем и магистральными фильтрами.

Почему в сжатом воздухе появляется вода

Атмосферный воздух содержит определённое количество водяного пара. Его концентрация зависит от температуры, относительной влажности и погодных условий.

Когда компрессор забирает и сжимает воздух, происходят два основных процесса:

• температура воздуха резко повышается;
• концентрация влаги в единице объёма увеличивается.

Сразу после компрессора значительная часть воды ещё находится в парообразном состоянии. Затем горячий воздух проходит через охладитель, ресивер и трубопроводы, постепенно теряя температуру. При достижении точки росы водяной пар превращается в капли конденсата.

Количество образующейся воды зависит от производительности компрессора, температуры и влажности окружающего воздуха, рабочего давления, продолжительности эксплуатации и эффективности охлаждения. На крупных компрессорных станциях за смену может образовываться значительный объём конденсата.

Если его своевременно не удалить, вода будет накапливаться в ресивере и трубопроводах, а затем попадать к потребителям.

Как работает циклонный сепаратор?

Принцип работы большинства циклонных сепараторов основан на центробежной силе и направленном движении воздушного потока.

Сжатый воздух поступает внутрь корпуса с высокой скоростью. Специальные направляющие элементы или лопатки закручивают поток. Более тяжёлые капли воды, масла и крупные загрязнения под действием центробежной силы отбрасываются к стенкам корпуса.

После контакта со стенками жидкость стекает вниз и накапливается в специальной зоне сбора. Затем она выводится через конденсатоотводчика. Очищенный воздушный поток направляется дальше по пневмомагистрали.

Эффективность отделения зависит от размера капель, скорости потока, конструкции сепаратора, давления, температуры и соответствия устройства фактической производительности компрессора.

Основные преимущества использования циклонного сепаратора

• Защита пневматического оборудования
• Повышение качества продукции
• Снижение расходов на обслуживание
• Уменьшение нагрузки на осушитель
• Защита магистральных фильтров
• Снижение потерь давления

Вода вызывает коррозию внутренних поверхностей пневмоцилиндров, клапанов, приводов и инструмента. Со временем это приводит к заеданию механизмов, утечкам, потере мощности и преждевременному выходу компонентов из строя.

Удаление капельной влаги помогает продлить срок службы оборудования и сохранить стабильность его работы.

Влага особенно опасна на предприятиях пищевой, фармацевтической, электронной и лакокрасочной промышленности. Даже небольшое количество воды может загрязнить продукт, нарушить технологический процесс или испортить окрашиваемую поверхность.

Влагосепаратор уменьшает риск попадания жидкого конденсата в рабочую зону, хотя для ответственных производств дополнительно требуются осушители и фильтры соответствующего класса очистки.

Чем меньше воды поступает в магистраль, тем реже возникают отказы клапанов, цилиндров и пневмоинструмента. Это сокращает количество аварийных ремонтов, простоев и внеплановых замен оборудования.

Установка сепаратора перед рефрижераторным или адсорбционным осушителем позволяет предварительно удалить основную массу жидкого конденсата. Благодаря этому снижается нагрузка на осушитель и фильтрующие элементы, а оборудование работает стабильнее.

Фильтрующий элемент не должен выполнять функцию основного сборника воды. Большой объём конденсата быстро загрязняет фильтр, увеличивает перепад давления и сокращает срок его службы. Предварительная сепарация позволяет избежать такой перегрузки.

Скопление воды и загрязнений внутри трубопроводов уменьшает их проходное сечение и повышает сопротивление потоку. В результате компрессору приходится расходовать больше энергии для поддержания необходимого давления. Своевременное удаление конденсата помогает сократить эти потери.

Где устанавливать циклонный сепаратор?

Место монтажа имеет принципиальное значение. Сепаратор эффективно удаляет уже сконденсировавшуюся жидкость, поэтому воздух перед ним желательно охладить.

Наиболее распространённая последовательность оборудования выглядит так:

компрессор → концевой охладитель → влагосепаратор → ресивер → предварительные фильтры → осушитель → фильтры требуемого класса → потребители.

В зависимости от проекта системы сепаратор может устанавливаться:

• после концевого охладителя;
• перед воздушным ресивером;
• перед рефрижераторным или адсорбционным осушителем;
• перед магистральными фильтрами;
• перед чувствительным пневматическим оборудованием;
• на отдельных участках магистрали, где активно образуется конденсат.

Устанавливать циклонный сепаратор сразу после компрессорного блока без предварительного охлаждения не всегда эффективно. В горячем воздухе вода преимущественно остаётся в виде пара, который механический сепаратор удалить не сможет.

Корпус устройства обычно монтируют вертикально, соблюдая направление потока, обозначенное стрелкой. Под сепаратором необходимо оставить место для обслуживания конденсатоотводчика.

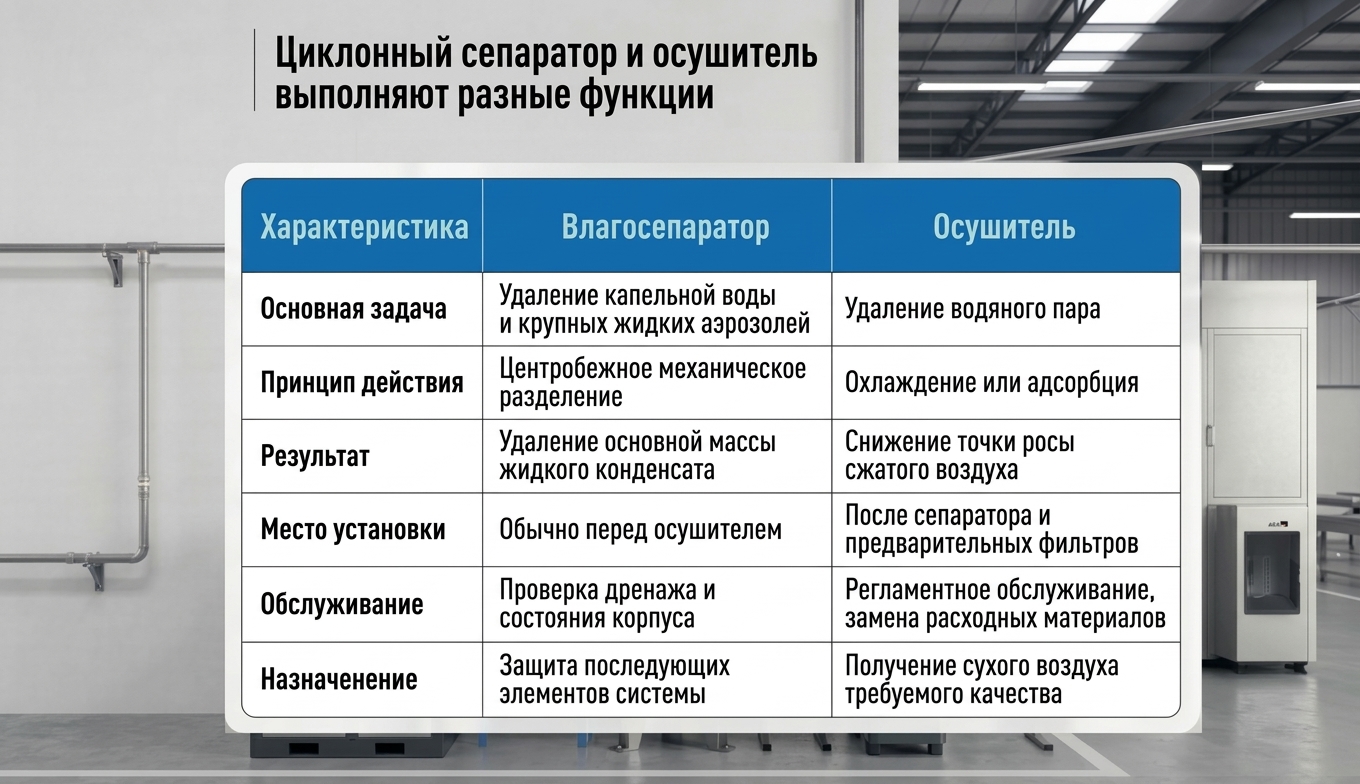

Циклонный сепаратор и осушитель: в чём разница

Циклонный сепаратор и осушитель выполняют разные функции и не заменяют друг друга.

Если задача состоит только в удалении уже образовавшихся капель воды, может быть достаточно сепаратора. Если технологический процесс требует сухого воздуха с заданной точкой росы, необходим осушитель.

Признаки недостаточного удаления влаги

О проблемах с конденсатом могут свидетельствовать:

• Вылет капель воды из продувочного пистолета или пневмоинструмента.
• Появление ржавчины и оранжевых следов внутри трубопроводов.
• Замедленная или нестабильная работа пневмоцилиндров и клапанов.
• Быстрое накопление воды в ресивере.
• Частое переувлажнение магистральных фильтров.
• Преждевременные отказы станков, лазерных установок и другого оборудования.
• Ухудшение качества окраски или загрязнение готовой продукции.
• Рост затрат на ремонт и электроэнергию.

Такие признаки могут указывать не только на отсутствие сепаратора, но и на неисправность конденсатоотводчиков, недостаточную производительность осушителя, неправильную прокладку трубопроводов или чрезмерную нагрузку на систему подготовки воздуха.

Где применяются циклонные сепараторы

Оборудование востребовано практически во всех отраслях, использующих сжатый воздух:

• в автомобильной промышленности и автосервисах;
• на металлообрабатывающих предприятиях;
• в системах лазерной резки;
• на станках с ЧПУ;
• в текстильном производстве;
• в пищевой и фармацевтической промышленности;
• при изготовлении пластмассовых изделий;
• на упаковочных линиях;
• на химических предприятиях;
• в покрасочных комплексах;
• в общепромышленных пневматических сетях.

Для пищевых, фармацевтических и других ответственных процессов одного влагосепаратора недостаточно. Состав системы подготовки воздуха должен определяться требованиями к качеству конечного продукта.

Как выбрать циклонный сепаратор

При подборе необходимо учитывать:

• фактический расход сжатого воздуха;
• максимальное рабочее давление;
• температуру воздуха на входе;
• диаметр и тип присоединения;
• допустимый перепад давления;
• эффективность отделения капель;
• материал и коррозионную стойкость корпуса;
• тип конденсатоотводчика;
• условия эксплуатации;
• возможность технического обслуживания.

Сепаратор подбирают по фактическому расходу с учётом рабочего давления, а не только по диаметру трубопровода. Слишком маленькое устройство создаст повышенный перепад давления и не обеспечит требуемой эффективности. Чрезмерно большой сепаратор также может работать хуже расчётного режима из-за недостаточной скорости потока.

При выборе желательно предусмотреть запас производительности на случай увеличения нагрузки, но он не должен быть неоправданно большим.

Виды конденсатоотводчиков

Для удаления собранной жидкости применяются несколько вариантов дренажа.

Ручной клапан отличается простотой, но требует регулярного участия персонала. Если слив выполняется несвоевременно, конденсат снова может попасть в воздушный поток.

Поплавковый конденсатоотводчик удаляет жидкость автоматически по мере накопления. Он не требует электропитания, однако чувствителен к загрязнениям.

Электронный дренаж с таймером открывается через заданные интервалы. Его недостатком являются возможные потери сжатого воздуха при неправильной настройке.

Конденсатоотводчик с датчиком уровня выпускает только накопившуюся жидкость. Это наиболее экономичный вариант для производственных систем, поскольку он сводит потери воздуха к минимуму.

Обслуживание циклонного сепаратора

Циклонные сепараторы не требуют сложного ухода, но нуждаются в периодическом контроле.

Необходимо регулярно проверять работу дренажного клапана и убеждаться, что он не засорён ржавчиной, окалиной или масляными отложениями. Также следует контролировать перепад давления. Его внезапное увеличение может указывать на загрязнение внутренних элементов или неправильный режим работы.

Во время планового обслуживания нужно осматривать корпус, уплотнения и соединения, проверять отсутствие утечек и следов коррозии. Периодичность всех операций определяется инструкцией производителя и условиями эксплуатации.

Перед разборкой сепаратора участок магистрали необходимо отключить и полностью сбросить давление. Образующийся масловодяной конденсат следует собирать и утилизировать в соответствии с установленными требованиями — сливать его непосредственно в канализацию обычно недопустимо.

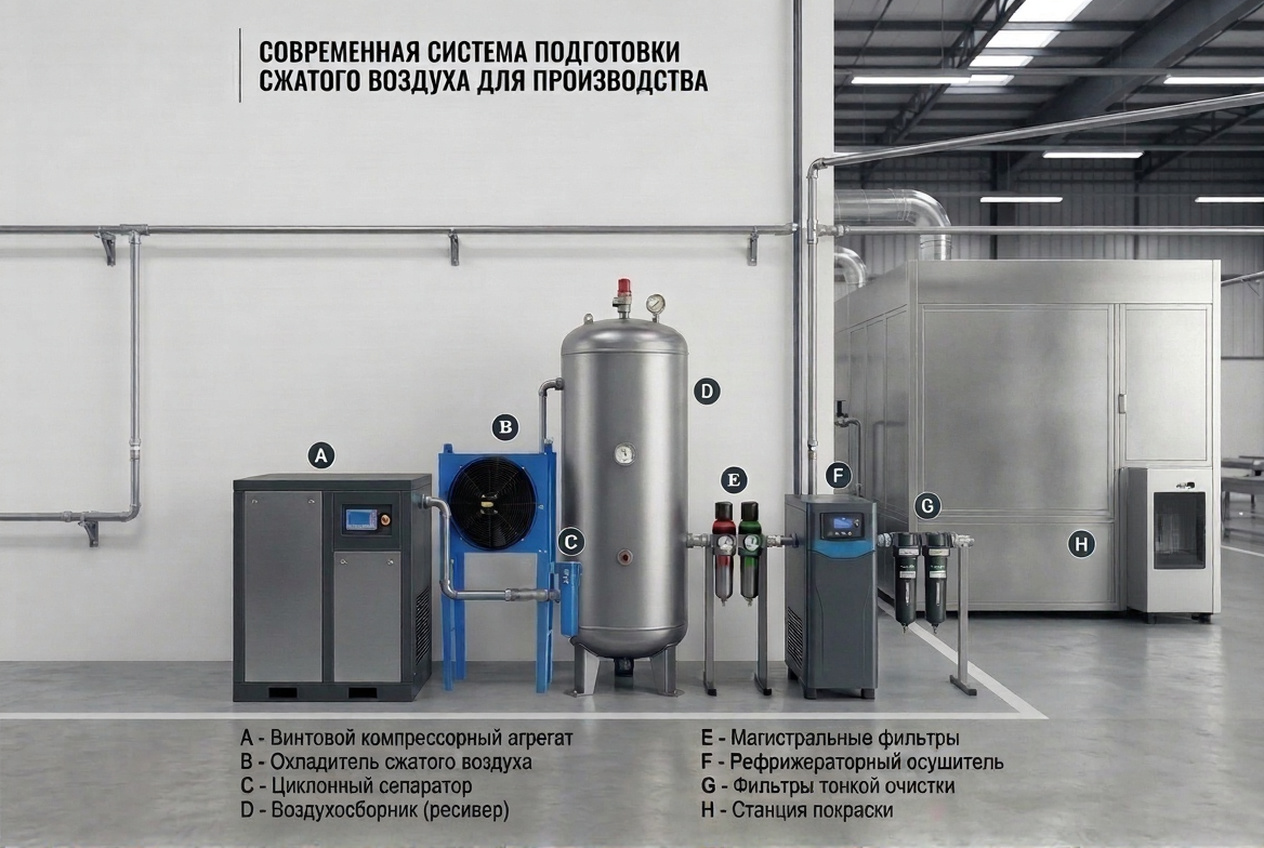

Почему важно использовать комплексную подготовку сжатого воздуха

Циклонный сепаратор — важный, но не единственный элемент системы. Для получения стабильного качества сжатого воздуха обычно применяется комплекс оборудования:

• концевой охладитель;
• циклонный влагосепаратор;
• воздушный ресивер;
• фильтры предварительной и тонкой очистки;
• рефрижераторный или адсорбционный осушитель;
• автоматические конденсатоотводчики;
• сепаратор масловодяного конденсата.

Конкретная схема зависит от назначения воздуха, условий эксплуатации и требований к точке росы, содержанию масла и количеству твёрдых частиц.

Итог

Циклонный сепаратор защищает пневматическую сеть от капельной воды, крупных масляных аэрозолей и части механических загрязнений. Его установка уменьшает коррозию, продлевает срок службы оборудования, снижает нагрузку на фильтры и осушитель, а также помогает сократить эксплуатационные расходы. При этом сепаратор не заменяет осушитель, поскольку не удаляет водяной пар и не обеспечивает заданную точку росы. Наилучший результат достигается при комплексной подготовке воздуха, правильном выборе оборудования и своевременном обслуживании системы.
