Как устроен пневматический цилиндр, виды и сферы применения

Пневматический цилиндр — это исполнительное устройство, которое преобразует энергию сжатого воздуха в механическое движение. Чаще всего он обеспечивает прямолинейное возвратно-поступательное перемещение, необходимое для подъёма, подачи, зажима, фиксации или выталкивания деталей.

Пневмоцилиндры широко применяются в промышленной автоматизации благодаря простой конструкции, высокой скорости работы и устойчивости к интенсивным нагрузкам. Их устанавливают на производственных линиях, упаковочном оборудовании, станках, прессах, конвейерах и других механизмах. Чтобы правильно подобрать пневматический цилиндр, необходимо понимать его устройство, принцип действия и различия между основными типами.

Что такое пневматический цилиндр

Пневматический цилиндр представляет собой герметичный корпус, внутри которого под воздействием сжатого воздуха перемещается поршень. Поршень соединён со штоком, передающим создаваемое усилие внешнему механизму.

Воздух поступает в цилиндр через специальные присоединительные отверстия. Изменение давления в рабочих полостях заставляет поршень перемещаться в требуемом направлении. Управление подачей воздуха осуществляется с помощью пневмораспределителя.

Большинство пневмоцилиндров создаёт линейное движение, но существуют модели, обеспечивающие поворот вала или ограниченное вращение исполнительного механизма.

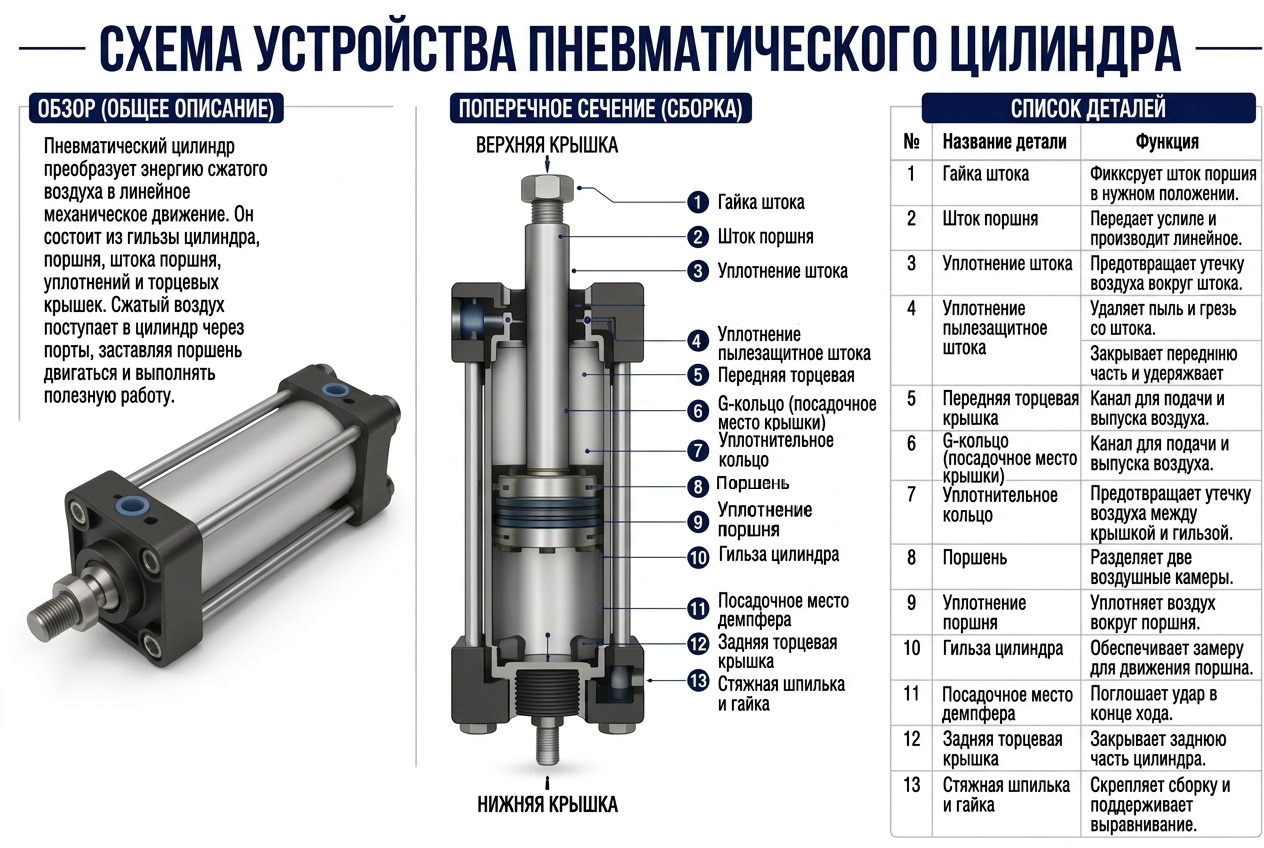

Устройство пневматического цилиндра

Конструкция пневмоцилиндра зависит от его типа и назначения, однако большинство моделей состоит из следующих элементов:

• корпуса;
• передней и задней крышек;
• поршня;
• штока;
• направляющей втулки;
• уплотнительных элементов;
• отверстий для подачи и отвода воздуха;
• элементов крепления;
• системы демпфирования.

Корпус

Корпус образует внутреннюю рабочую полость цилиндра и направляет движение поршня. Обычно его изготавливают из алюминиевого сплава, нержавеющей или углеродистой стали.

Внутренняя поверхность корпуса должна быть гладкой и устойчивой к износу. От качества её обработки зависят герметичность, уровень трения и срок службы уплотнений.

Поршень

Поршень разделяет внутреннее пространство цилиндра на две камеры. При подаче сжатого воздуха в одну из них возникает разность давлений, под действием которой поршень начинает двигаться.

Диаметр поршня определяет площадь воздействия воздуха и является одним из основных параметров пневмоцилиндра. Чем больше диаметр, тем большее усилие может создать устройство при одинаковом рабочем давлении.

Шток

Шток соединён с поршнем и передаёт его движение исполнительному механизму. Он воспринимает осевые нагрузки и частично определяет устойчивость цилиндра к изгибу.

Штоки обычно производят из стали и покрывают хромом или другим защитным материалом. Покрытие уменьшает трение, предотвращает коррозию и замедляет износ уплотнений.

Передняя и задняя крышки

Крышки герметично закрывают корпус цилиндра. В них располагаются каналы для подачи воздуха, уплотнения, крепёжные элементы и компоненты системы демпфирования.

В передней крышке также находится направляющая втулка, обеспечивающая правильное перемещение штока.

Уплотнения

Уплотнительные элементы предотвращают утечки сжатого воздуха и защищают внутренние детали от загрязнений. От их состояния напрямую зависят усилие, плавность хода и общая эффективность цилиндра.

В конструкции могут применяться уплотнения поршня и штока, грязесъёмники, амортизирующие кольца и статические уплотнения крышек.

Демпфирование

При высокой скорости поршень может сильно ударяться о крышку в конце хода. Чтобы уменьшить удар, шум и вибрацию, пневмоцилиндры оснащают эластичным или регулируемым пневматическим демпфированием.

Эластичные амортизаторы подходят для небольших скоростей и нагрузок. Регулируемое демпфирование применяется при перемещении тяжёлых объектов или интенсивной циклической работе.

Принцип работы пневматического цилиндра

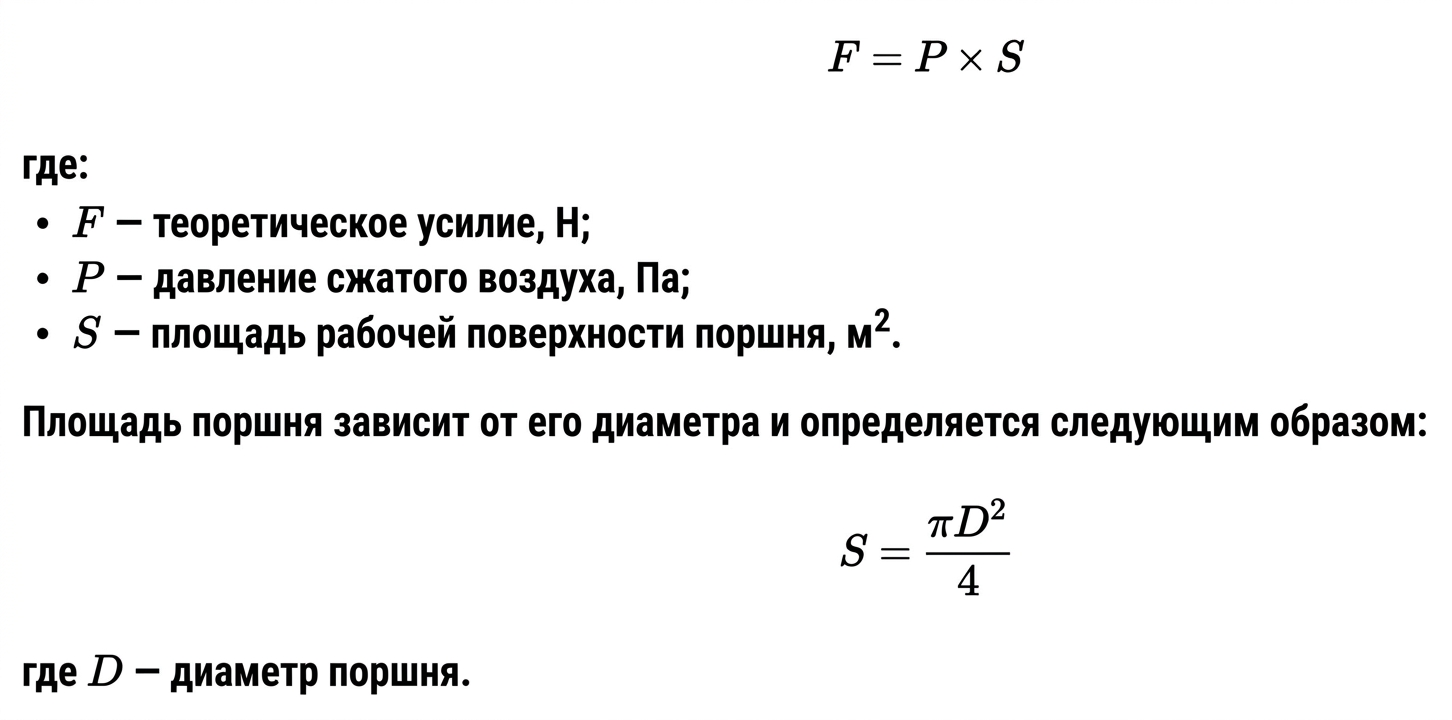

Работа устройства основана на воздействии сжатого воздуха на поверхность поршня. Возникающее при этом усилие можно приблизительно рассчитать по формуле:

После подачи воздуха в рабочую камеру давление перемещает поршень и соединённый с ним шток. Одновременно воздух из противоположной камеры выходит через пневмораспределитель.

Реальное усилие будет меньше теоретического из-за трения уплотнений, сопротивления движению и потерь давления в пневматической линии. Поэтому цилиндр следует подбирать с запасом.

Пневмоцилиндры одностороннего действия

В цилиндрах одностороннего действия сжатый воздух перемещает поршень только в одном направлении. Обратное движение выполняется встроенной пружиной или внешней силой.

Такая конструкция имеет только одно рабочее отверстие. При подаче воздуха шток выдвигается либо втягивается в зависимости от исполнения цилиндра. После сброса давления пружина возвращает поршень в начальное положение.

Преимущества цилиндров одностороннего действия:

• простая конструкция;
• невысокий расход воздуха;
• автоматический возврат при отключении давления;
• удобство применения в несложных механизмах.

К недостаткам относятся ограниченная длина хода и уменьшение полезного усилия из-за сопротивления возвратной пружины. Такие модели обычно используют для фиксации, маркировки, прижима, выталкивания и других операций, где рабочее усилие требуется только в одном направлении.

Пневмоцилиндры двустороннего действия

В цилиндрах двустороннего действия сжатый воздух попеременно подаётся в обе полости. За счёт этого перемещение поршня в каждом направлении выполняется пневматически.

Такие устройства позволяют управлять выдвижением и втягиванием штока, регулировать скорость обоих ходов и выполнять полезную работу в двух направлениях. Они получили наибольшее распространение в промышленной автоматизации.

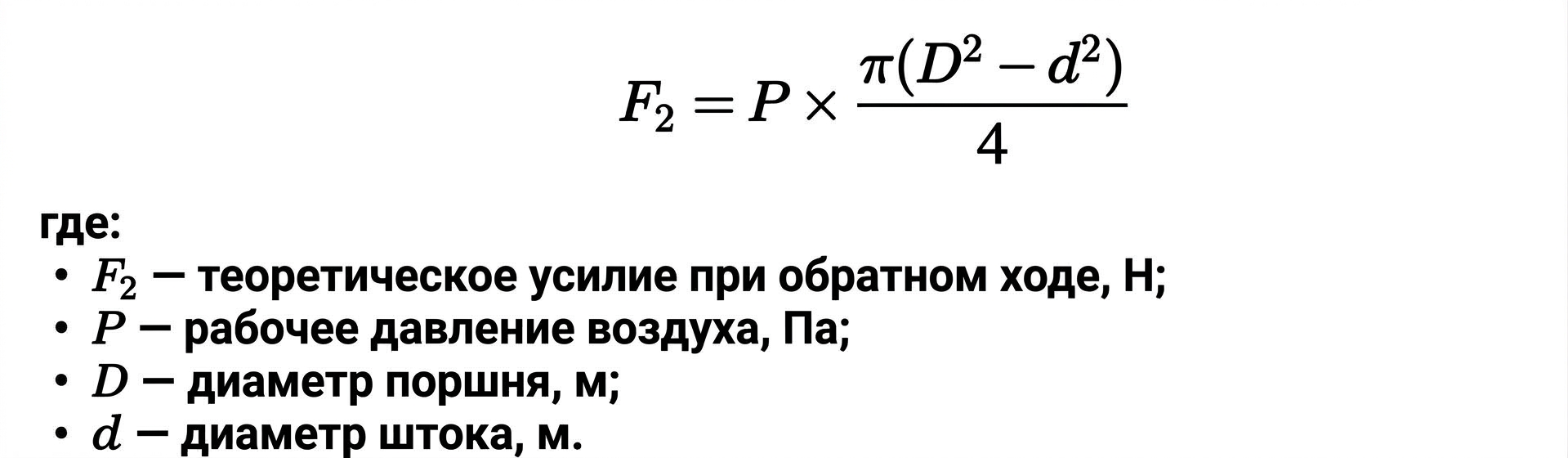

Усилие обратного хода обычно меньше усилия прямого хода, поскольку со стороны штоковой полости полезная площадь поршня уменьшается на площадь поперечного сечения штока:

Цилиндры двустороннего действия используются в подъёмных устройствах, автоматических линиях, прессах, упаковочных машинах и станочном оборудовании.

Основные виды пневматических цилиндров

Помимо разделения по принципу действия, пневмоцилиндры различаются конструкцией, способом передачи движения и назначением.

Стандартные штоковые цилиндры

Это наиболее распространённый тип пневматических цилиндров. Поршень внутри корпуса соединён с выходящим наружу штоком. Устройства выпускаются с разными диаметрами поршня, длинами хода и вариантами крепления.

Стандартизированные модели удобно устанавливать, обслуживать и заменять. Их применяют для перемещения, подъёма, подачи и позиционирования деталей.

Компактные пневмоцилиндры

Компактные цилиндры отличаются небольшой общей длиной при сравнительно большом диаметре поршня. Они предназначены для механизмов с ограниченным монтажным пространством и небольшой или средней длиной хода.

Такие модели часто устанавливают в зажимных устройствах, сборочных механизмах, упаковочных машинах и небольших производственных установках.

Мини-цилиндры

Миниатюрные пневмоцилиндры имеют небольшой диаметр и массу. Их используют в компактных механизмах, лабораторном оборудовании, электронике, лёгкой промышленности и автоматизированных системах, где не требуется большое усилие.

Бесштоковые цилиндры

В бесштоковом цилиндре внешняя каретка перемещается вдоль корпуса вместе с внутренним поршнем. Связь между ними может быть механической или магнитной.

Основное преимущество такой конструкции — небольшая монтажная длина при большом ходе. Обычный штоковый цилиндр в выдвинутом состоянии занимает пространство, приблизительно равное длине корпуса и хода. Для бесштоковой модели дополнительное место под выдвижение штока не требуется.

Такие цилиндры применяют для перемещения грузов по горизонтали, подачи заготовок, работы с конвейерами и создания линейных модулей.

Пневмоцилиндры с направляющими

Цилиндр с направляющими имеет дополнительную каретку или направляющие штоки. Они воспринимают боковые нагрузки и не позволяют исполнительной площадке поворачиваться.

Конструкция подходит для точного перемещения, подъёма деталей и работы с нагрузкой, центр которой смещён относительно оси штока. Использование направляющих уменьшает износ основного цилиндра.

Двухштоковые цилиндры

У двухштокового цилиндра шток проходит через обе крышки. Такая конструкция обеспечивает одинаковую эффективную площадь с каждой стороны поршня, поэтому усилие и скорость движения в обоих направлениях могут быть одинаковыми.

Кроме того, второй конец штока может использоваться для установки датчика, ограничителя или дополнительного механизма.

Многопозиционные цилиндры

Многопозиционные модели состоят из нескольких цилиндров или секций, соединённых в одну конструкцию. В зависимости от последовательности подачи воздуха исполнительный элемент может занимать несколько фиксированных положений.

Они применяются в сортировочных, дозирующих и позиционирующих устройствах.

Тандемные цилиндры

Тандемный цилиндр содержит несколько поршней, установленных на общем штоке. Давление действует сразу на несколько рабочих поверхностей, благодаря чему устройство создаёт повышенное усилие без существенного увеличения диаметра корпуса.

Такие модели выбирают при ограниченном пространстве по ширине, если стандартный цилиндр нужного диаметра установить невозможно.

Телескопические цилиндры

Телескопический пневмоцилиндр состоит из нескольких последовательно выдвигающихся секций. Он обеспечивает большой ход при небольшой длине в сложенном состоянии.

Подобные устройства применяют там, где монтажное пространство ограничено, но требуется значительное перемещение исполнительного элемента.

Поворотные пневмоцилиндры

Поворотные исполнительные устройства преобразуют энергию воздуха в ограниченное вращательное движение. В зависимости от конструкции внутри может использоваться реечный, лопастной или другой механизм.

Поворотные цилиндры применяют для открытия заслонок, переворачивания деталей, поворота захватов и изменения положения рабочих узлов.

Варианты исполнения пневмоцилиндров

Пневматические цилиндры могут выпускаться в специальных исполнениях для определённых условий эксплуатации.

Для пищевой и фармацевтической промышленности используются коррозионностойкие цилиндры с гладкими поверхностями и материалами, допускающими регулярную санитарную обработку.

Для запылённых помещений выбирают модели с усиленными грязесъёмниками и дополнительной защитой штока. При высокой влажности или контакте с агрессивными веществами применяют корпуса и крепёж из нержавеющей стали.

Для высоких или низких температур нужны цилиндры со специальными уплотнениями и смазочными материалами. Стандартные уплотнения могут терять эластичность, разрушаться или увеличивать сопротивление движению при выходе за допустимый температурный диапазон.

Также существуют цилиндры с фиксацией штока, защитой от проворачивания, увеличенным ресурсом, низким трением и встроенными направляющими.

Датчики положения пневмоцилиндра

В автоматизированных системах необходимо контролировать положение поршня. Для этого на корпус цилиндра устанавливают магнитные датчики.

В поршень встраивается постоянный магнит. Когда поршень приближается к датчику, тот формирует электрический сигнал и передаёт его системе управления.

Датчики позволяют определить достижение конечного или промежуточного положения, переключить пневмораспределитель, запустить следующую операцию либо остановить оборудование при возникновении ошибки.

Чаще всего применяются герконовые и электронные датчики. Они устанавливаются в специальные пазы или закрепляются на корпусе с помощью монтажных элементов.

Способы крепления пневмоцилиндров

Правильное крепление влияет на стабильность работы и срок службы цилиндра. В зависимости от конструкции оборудования могут использоваться:

• передние и задние фланцы;
• лапы;
• цапфы;
• шарнирные проушины;
• вилки;
• сферические наконечники;
• поворотные опоры.

Жёсткое крепление используют, когда направление движения точно совпадает с осью штока. Шарнирное соединение позволяет цилиндру отклоняться вслед за механизмом и предотвращает появление чрезмерных боковых усилий.

Пневмоцилиндр не должен использоваться в качестве направляющей для нагрузки, если его конструкция для этого не предназначена. Боковые и изгибающие нагрузки вызывают ускоренный износ втулки, штока и уплотнений. В таких случаях необходимо устанавливать внешние направляющие или выбирать цилиндр со встроенной направляющей кареткой.

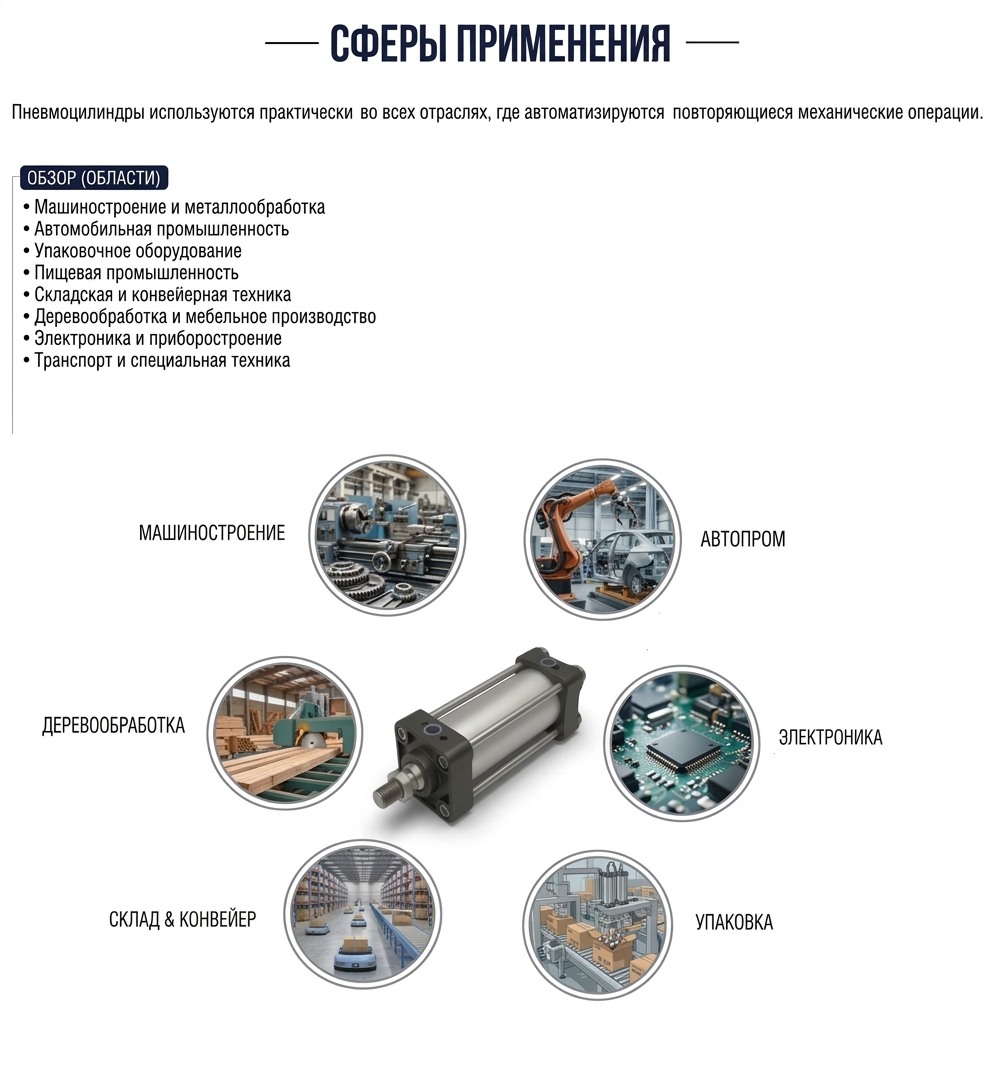

Сферы применения пневматических цилиндров

Пневмоцилиндры используются практически во всех отраслях, где автоматизируются повторяющиеся механические операции.

Машиностроение и металлообработка

В станках и производственных комплексах цилиндры выполняют зажим заготовок, подачу инструментов, открытие защитных кожухов, перемещение упоров и удаление готовых деталей.

Автомобильная промышленность

На сборочных линиях пневмоцилиндры применяются в сварочных приспособлениях, манипуляторах, подъёмных механизмах и устройствах фиксации деталей кузова.

Упаковочное оборудование

Пневматические приводы используются для подачи упаковки, запайки пакетов, резки плёнки, дозирования продукта, нанесения маркировки и перемещения готовых упаковок.

Пищевая промышленность

Пневмоцилиндры управляют заслонками, клапанами, дозаторами и сортировочными механизмами. Для этой отрасли выбирают устройства, устойчивые к влаге, моющим средствам и регулярной очистке.

Складская и конвейерная техника

На конвейерах цилиндры направляют, останавливают, сортируют и выталкивают продукцию. Они также используются в подъёмных столах и автоматизированных складских системах.

Деревообработка и мебельное производство

Пневматические цилиндры обеспечивают прижим заготовок, работу сверлильных и сборочных станков, подачу материалов и управление режущими узлами.

Электроника и приборостроение

Компактные и миниатюрные цилиндры применяют для сборки, тестирования, маркировки и позиционирования небольших деталей.

Транспорт и специальная техника

Пневматические цилиндры могут управлять дверями, люками, тормозными и вспомогательными механизмами. Конкретное исполнение выбирают с учётом вибраций, перепадов температуры и воздействия окружающей среды.

Преимущества пневматических цилиндров

Популярность пневмоцилиндров объясняется рядом эксплуатационных преимуществ:

• простая и надёжная конструкция;
• высокая скорость движения;
• небольшой вес;
• возможность интенсивной циклической работы;
• простое регулирование скорости;
• устойчивость к перегрузкам;
• доступность сжатого воздуха на промышленных предприятиях;
• возможность работы во влажной и запылённой среде при соответствующем исполнении;
• сравнительно простое техническое обслуживание.

Пневматический привод не перегревается при кратковременной остановке под нагрузкой так, как некоторые электрические приводы. Скорость цилиндра можно регулировать дросселями, а направление движения — пневмораспределителями.

Недостатки пневматических цилиндров

При всех преимуществах пневматические цилиндры имеют определённые ограничения. Из-за сжимаемости воздуха они уступают электрическим и гидравлическим приводам по точности позиционирования и жёсткости удержания нагрузки.

Для работы цилиндров требуется компрессорное оборудование и подготовка воздуха. Утечки в системе увеличивают расход электроэнергии, а выпуск воздуха может создавать шум.

Пневматический привод обычно развивает меньшее усилие, чем гидравлическое устройство сопоставимого размера. Реальная скорость движения также может изменяться в зависимости от нагрузки, давления и пропускной способности пневматической линии.

Как выбрать пневматический цилиндр

Подбор цилиндра начинается с определения требуемого усилия. При расчёте необходимо учитывать не только массу нагрузки, но и внешнее трение, ускорение, направление перемещения и внутренние потери.

После этого выбирают диаметр поршня. Расчёт следует выполнять по минимальному рабочему давлению непосредственно возле цилиндра, а не по максимальному давлению компрессора.

Далее определяют длину хода. Она должна обеспечивать необходимое перемещение без механического упора поршня в крышки. Для длинного хода следует проверить шток на продольный изгиб.

Также необходимо учесть:

• требуемую скорость;
• частоту рабочих циклов;
• диаметр и длину пневматических трубок;
• пропускную способность распределителя;
• тип демпфирования;
• способ крепления;
• боковые нагрузки;
• необходимость датчиков;
• температуру и загрязнённость среды;
• требования к материалам корпуса и уплотнений.

Не рекомендуется выбирать цилиндр без запаса по усилию. Для компенсации внутреннего трения и возможных колебаний давления расчётное усилие увеличивают с помощью коэффициента запаса. В простых условиях он может составлять от 1,1, а при динамических, вертикальных и нестабильных нагрузках требуется более детальный расчёт.

Особенности эксплуатации и обслуживания

Для надёжной работы пневмоцилиндра необходимо использовать очищенный воздух с параметрами, соответствующими требованиям производителя. В пневмосистеме обычно устанавливают фильтр, регулятор давления и при необходимости другие элементы подготовки воздуха.

Во время эксплуатации следует контролировать герметичность соединений, состояние штока, работу датчиков и регулировку демпфирования. Поверхность штока нельзя повреждать или загрязнять абразивными частицами.

О неисправности могут свидетельствовать утечки воздуха, рывки, снижение усилия, неравномерная скорость, посторонний шум и ухудшение фиксации положения. Наиболее распространённые причины подобных проблем — износ уплотнений, загрязнение, перекос нагрузки, недостаточное давление и ограниченная пропускная способность пневмолинии.

Заключение

Пневматический цилиндр преобразует давление сжатого воздуха в механическое движение и выполняет функции исполнительного механизма. Его основными элементами являются корпус, поршень, шток, крышки, направляющие и уплотнения.

В зависимости от задачи применяются цилиндры одностороннего и двустороннего действия, компактные, бесштоковые, телескопические, тандемные, многопозиционные и поворотные модели. Выбор конструкции определяется необходимым усилием, длиной хода, скоростью, способом крепления и условиями эксплуатации.
