Степень защиты электродвигателей компрессоров: особенности и отличия

Электрическое оборудование компрессора работает под постоянной нагрузкой в процессе производства сжатого воздуха. На электродвигатель, частотный преобразователь, шкаф управления и другие электрические компоненты влияют интенсивность работы пневмосети, температура окружающего воздуха, запыленность, влажность и перепады напряжения.

Особое внимание при выборе промышленного компрессора следует уделять степени защиты электродвигателя. От нее зависят надежность оборудования, периодичность технического обслуживания и стабильность пневмоснабжения предприятия. Если защита не соответствует условиям эксплуатации, загрязнения и влага могут привести к перегреву, повреждению изоляции, короткому замыканию или преждевременному выходу двигателя из строя. В компрессорной технике часто применяются электродвигатели со степенью защиты IP23, IP54 или IP55. Рассмотрим, что означают эти обозначения и какой вариант лучше выбрать для конкретных условий.

Что означает степень защиты IP

Аббревиатура IP расшифровывается как Ingress Protection и обозначает степень защиты оболочки электрического оборудования от проникновения твердых предметов и воды. Классификация регламентируется ГОСТ 14254-2015 и международным стандартом IEC 60529.

Маркировка включает буквы IP и две цифры. Первая цифра показывает, насколько корпус защищен от доступа к опасным частям и попадания твердых предметов. Вторая указывает на устойчивость оболочки к воздействию воды.

Например, в обозначении IP54:

• цифра 5 означает защиту от пыли;
• цифра 4 указывает на защиту от водяных брызг со всех направлений.

Чем выше цифры, тем надежнее оболочка препятствует проникновению загрязнений и влаги. Однако маркировка IP не характеризует устойчивость двигателя к перегрузкам, перепадам напряжения, химически агрессивным веществам, высокой температуре или механическим ударам.

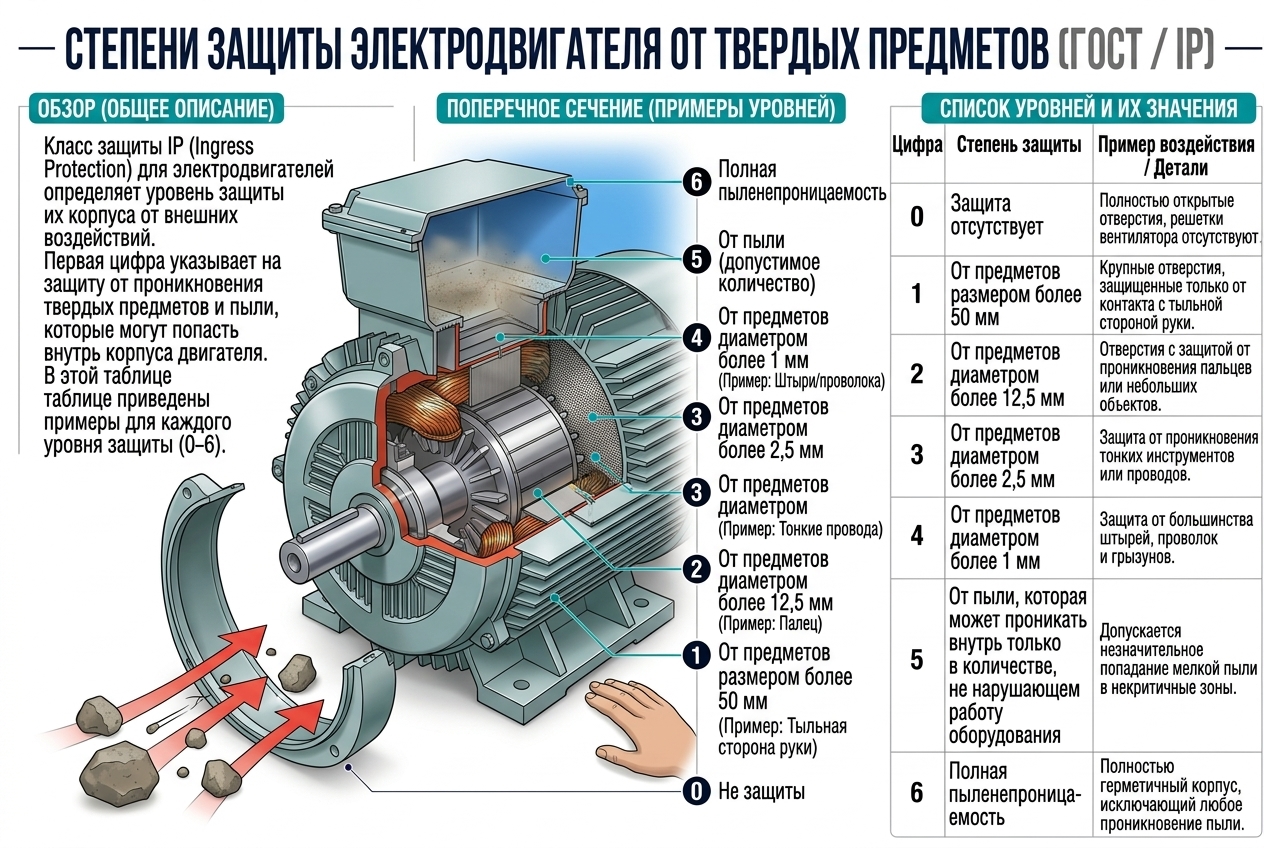

Защита от твердых предметов и пыли

Первая цифра после букв IP имеет значение от 0 до 6.

Для промышленных помещений этот показатель особенно важен. Мелкая пыль, металлическая стружка и другие частицы могут оседать на внутренних компонентах двигателя, ухудшать охлаждение и ускорять износ изоляции.

Защита от воды

Вторая цифра показывает уровень защиты оболочки от воды.

Даже высокая степень IP не означает, что компрессор можно устанавливать под открытым небом без дополнительной защиты. Необходимо учитывать осадки, образование конденсата, температуру воздуха, солнечное излучение и требования изготовителя.

Особенности электродвигателей IP23

Маркировка IP23 означает, что корпус предотвращает случайный доступ пальцами к опасным частям и проникновение предметов диаметром более 12,5 мм. Кроме того, двигатель защищен от водяных брызг, падающих под углом до 60° от вертикали.

Электродвигатели IP23 имеют сравнительно открытую конструкцию. Это способствует эффективному воздушному охлаждению и позволяет уменьшить массу и габариты агрегата. Такие двигатели могут стоить дешевле закрытых аналогов.

Основной недостаток IP23 — практически полное отсутствие защиты от мелкой пыли. Загрязнения способны проникать внутрь двигателя, оседать на обмотках и вентиляционных каналах, ухудшая теплоотвод. Поэтому компрессор с таким электродвигателем рекомендуется устанавливать в сухом, чистом и хорошо проветриваемом помещении.

IP23 подойдет для компрессорной станции, если:

• помещение регулярно очищается от пыли;
• отсутствует вероятность попадания воды;
• обеспечен стабильный воздухообмен;
• соблюдаются допустимые температура и влажность;
• компрессор установлен отдельно от пылеобразующих производственных процессов.

Особенности электродвигателей IP54

Степень IP54 означает частичную пылезащиту и устойчивость к водяным брызгам со всех направлений. Пыль может проникать внутрь корпуса, но не в количестве, способном нарушить нормальную работу оборудования.

По сравнению с IP23 такой двигатель лучше приспособлен к эксплуатации в производственных помещениях. Он надежнее защищен от мелких загрязнений, случайных брызг и повышенной влажности.

IP54 целесообразно выбирать для цехов, мастерских, складских комплексов и других объектов, где невозможно полностью исключить образование пыли. При этом двигатель нельзя считать герметичным или предназначенным для непосредственной мойки струей воды.

Чем IP55 отличается от IP54

Электродвигатели IP55 также защищены от опасного проникновения пыли, однако обладают более высокой влагостойкостью. Вторая цифра 5 означает устойчивость корпуса к водяным струям, а не только к отдельным брызгам.

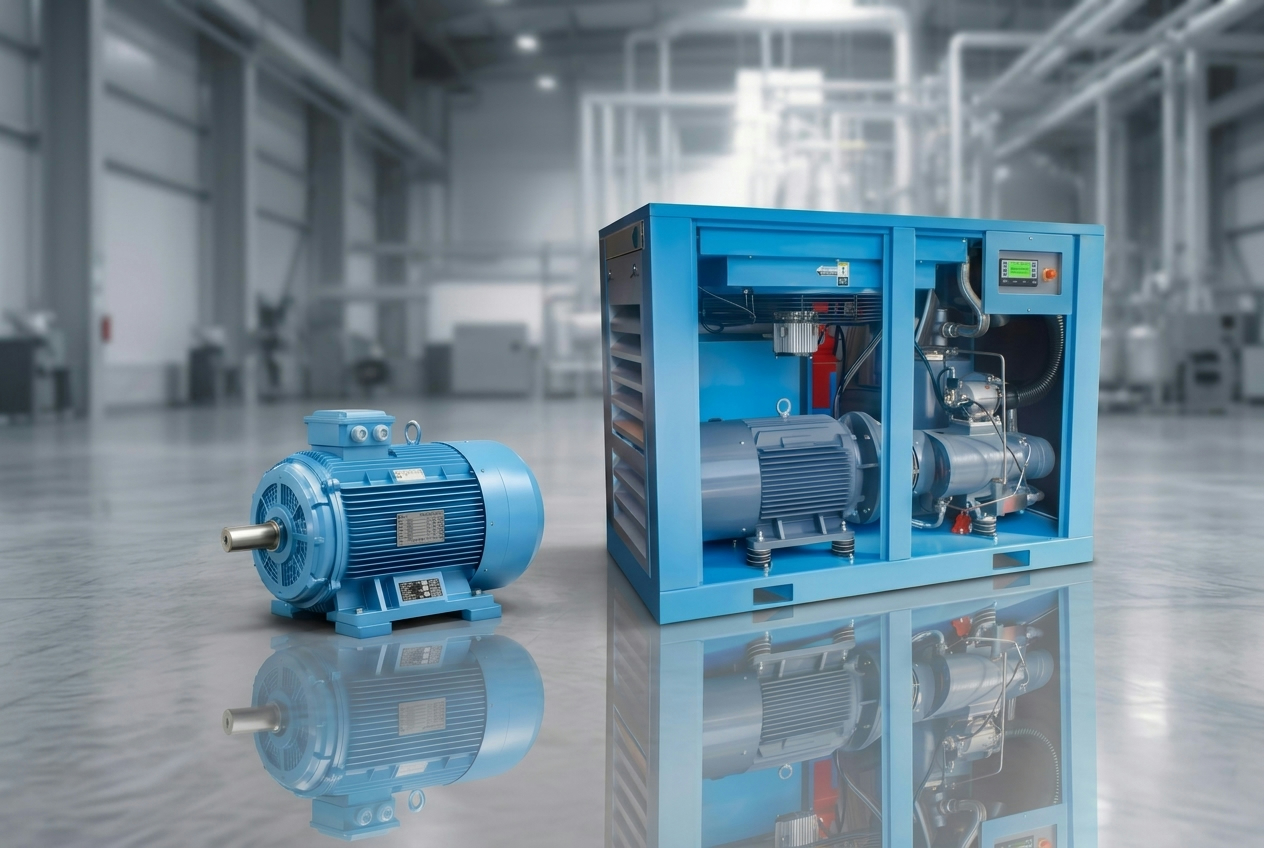

IP55 применяется на промышленных объектах с повышенной влажностью и интенсивным загрязнением воздуха. Такая степень защиты часто встречается у современных винтовых компрессоров, рассчитанных на продолжительную эксплуатацию.

Тем не менее IP55 не дает права погружать оборудование в воду или постоянно размещать его под атмосферными осадками. Для эксплуатации на улице потребуется специальное исполнение компрессорной установки, защитный кожух или контейнер.

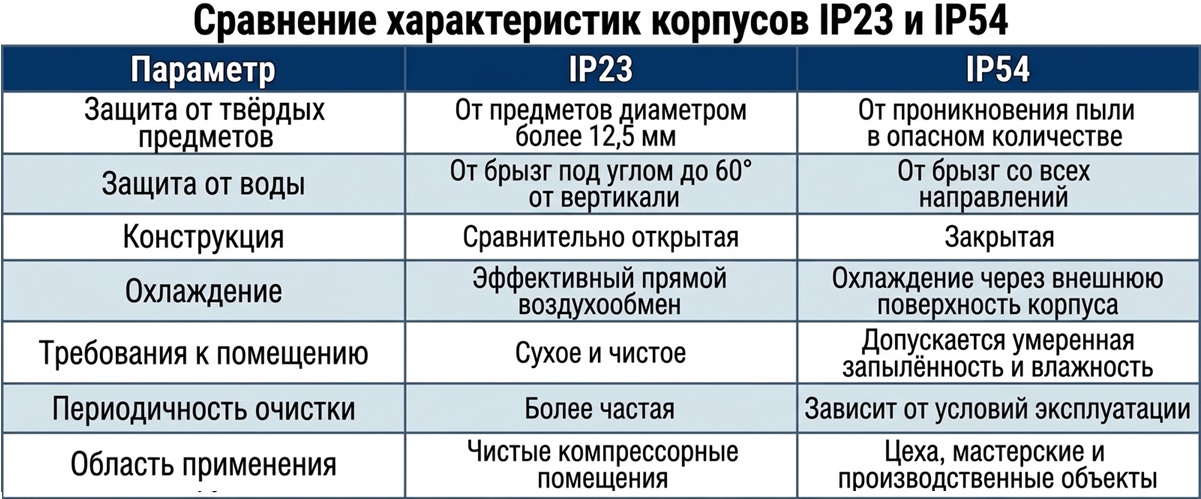

Сравнение IP23 и IP54

Главное отличие IP23 от IP54 заключается в уровне защиты от пыли и влаги. Двигатель IP23 рассчитан на работу в контролируемых условиях, где отсутствуют мелкие загрязнения и вероятность попадания воды. Благодаря открытой конструкции он эффективно охлаждается, однако требует чистого воздуха и регулярного обслуживания.

Электродвигатель IP54 лучше подходит для промышленных помещений. Его оболочка препятствует проникновению опасного количества пыли и защищает внутренние элементы от водяных брызг. Это снижает влияние окружающей среды и повышает надёжность оборудования при эксплуатации в сложных условиях.

При выборе между IP23 и IP54 следует учитывать не только стоимость компрессора, но и место его установки. Если оборудование размещается в отдельной чистой компрессорной с эффективной вентиляцией, степени IP23 может быть достаточно. Для запылённого цеха, автомастерской или другого производственного помещения более практичным решением станет IP54.

Итог

Степень защиты электродвигателя напрямую влияет на надежность и срок службы компрессора. Модели IP23 подходят преимущественно для чистых, сухих и хорошо вентилируемых помещений. Исполнение IP54 обеспечивает более надежную защиту от производственной пыли и водяных брызг, а IP55 дополнительно выдерживает воздействие водяных струй.

Выбирать степень защиты необходимо с учетом запыленности, влажности, температуры и других условий эксплуатации. При этом высокий класс IP не заменяет правильной установки, регулярного технического обслуживания и соблюдения рекомендаций производителя. Грамотно подобранный электродвигатель снижает риск аварийных остановок и помогает продлить срок службы компрессорного оборудования.
