Как правильно выбрать фитинги для пневматической системы

Пневматические фитинги — это соединительные элементы, которые используются в системах сжатого воздуха для объединения труб, шлангов, пневмоинструмента, распределителей, фильтров, регуляторов давления и других компонентов. От правильного выбора фитингов зависит герметичность пневмосистемы, стабильность давления, безопасность эксплуатации и срок службы оборудования.

На первый взгляд фитинг может показаться простой деталью, но именно соединения часто становятся причиной утечек воздуха, падения производительности и лишних затрат на электроэнергию. Поэтому при проектировании или ремонте пневматической линии важно учитывать не только диаметр и тип резьбы, но и материал, конструкцию, рабочее давление, условия эксплуатации и совместимость с остальными элементами системы. Итак, разберём основные моменты на которых стоит акцентировать внимание.

Пневматические фитинги применяются для соединения разных элементов пневмосистемы. С их помощью можно подключить металлическую трубу к гибкому шлангу, соединить трубопроводы между собой, установить ответвление от основной магистрали, изменить направление линии или герметично закрыть неиспользуемый выход.

Штуцеры позволяют выполнить переход от жесткой трубы к гибкому рукаву или подключить пневмоинструмент к линии сжатого воздуха. Соединительные фитинги используются для стыковки участков трубопровода, подключения блоков подготовки воздуха, ресиверов, осушителей, клапанов и другого оборудования.

Широкая сфера применения привела к появлению большого количества разновидностей пневмофитингов. Они отличаются формой, материалом, способом соединения, типом резьбы, диаметром, назначением и условиями работы. Поэтому правильный выбор фитингов может оказаться не таким простым, как кажется на первый взгляд.

Основные виды пневматических фитингов по конструкции

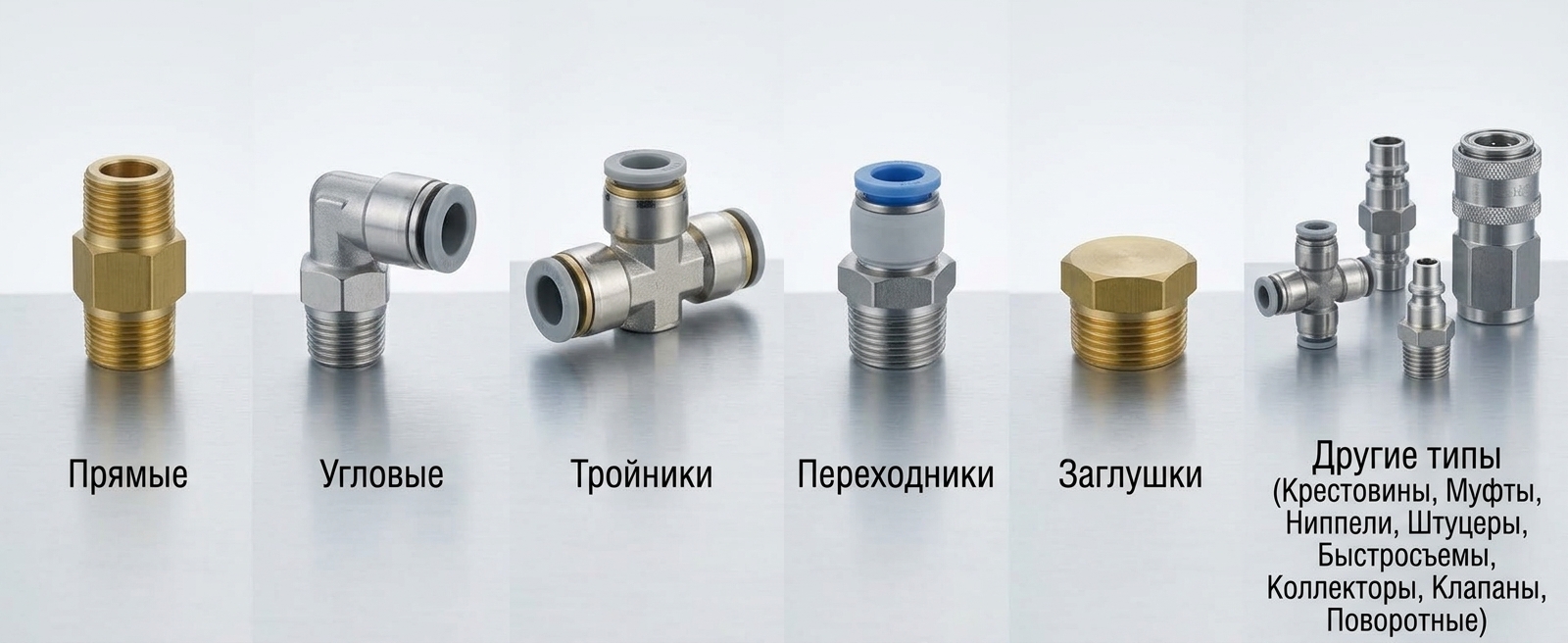

По конструкции соединительные фитинги делятся на несколько основных типов. Каждый из них выполняет свою задачу и применяется в определенных участках пневмосистемы.

Прямые фитинги используются для соединения двух прямых участков труб или шлангов. Чаще всего они применяются там, где необходимо состыковать элементы одинакового диаметра без изменения направления потока.

Угловые фитинги позволяют изменить направление пневматической линии под нужным углом. Наиболее распространены элементы с углом 90°, но встречаются и другие варианты. Такие фитинги удобны при монтаже в ограниченном пространстве, возле оборудования, стен, станков или распределительных узлов.

Тройники применяются для создания ответвления от основной магистрали. С их помощью можно подключить дополнительную линию, рабочий пост, инструмент или отдельный элемент оборудования. При выборе тройника важно учитывать, что каждое ответвление влияет на расход воздуха и может создавать дополнительные потери давления.

Переходники нужны для соединения элементов с разными диаметрами, типами резьбы или материалами. Они позволяют объединять металлические трубы, пластиковые трубки, полиуретановые шланги и различные устройства пневмосистемы. Переходники особенно часто используются при модернизации старых линий или подключении нового оборудования к уже существующей сети.

Заглушки предназначены для герметизации концевых отверстий и неиспользуемых выходов. Они помогают временно или постоянно закрыть участок системы, исключить утечку воздуха и подготовить магистраль к дальнейшему расширению.

Также в пневматических системах применяются крестовины, муфты, ниппели, штуцеры, быстросъемные соединения, коллекторы, обратные клапаны и поворотные фитинги. Выбор конкретного элемента зависит от схемы пневмолинии и задач, которые должна выполнять система.

Материалы изготовления пневматических фитингов

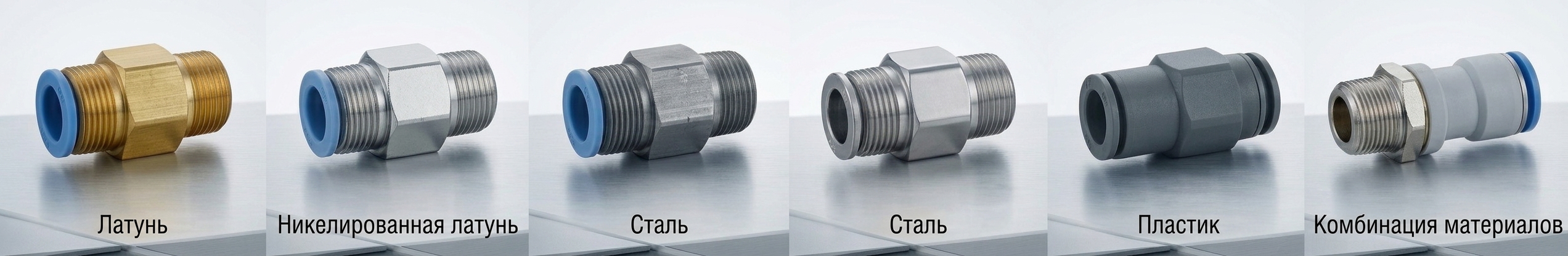

Материал фитинга влияет на прочность соединения, устойчивость к коррозии, срок службы и допустимые условия эксплуатации. В пневматике чаще всего применяются металлические, пластиковые и комбинированные фитинги.

Одним из самых распространенных материалов является латунь. Латунные фитинги устойчивы к коррозии, достаточно прочны, хорошо выдерживают рабочее давление и подходят для большинства стандартных пневматических систем. Их применяют в мастерских, автосервисах, производственных линиях, компрессорных установках и системах подключения пневмоинструмента.

Никелированная латунь имеет дополнительное защитное покрытие, которое повышает устойчивость к окислению и улучшает внешний вид детали. Такие фитинги часто используют в системах, где важна долговечность, аккуратность монтажа и защита от внешних воздействий.

Стальные фитинги отличаются высокой прочностью и применяются там, где требуется повышенная механическая надежность. Однако обычная сталь может быть подвержена коррозии, поэтому для влажных условий или агрессивной среды лучше выбирать оцинкованные или нержавеющие варианты.

Нержавеющая сталь используется в системах, где важны высокая коррозионная стойкость, чистота воздуха и надежность при сложных условиях эксплуатации. Такие фитинги дороже, но они подходят для ответственных участков, влажных помещений, пищевого, фармацевтического и точного производства.

Пластиковые фитинги обычно применяются в легких пневматических линиях, системах автоматизации, распределителях, пневмоцилиндрах и оборудовании с относительно небольшими нагрузками. Они легкие, удобные в монтаже и устойчивы к коррозии, но должны быть рассчитаны именно на работу со сжатым воздухом.

Комбинированные фитинги сочетают металлическую резьбовую часть и пластиковый корпус или зажимной механизм. Такие элементы широко используются в быстроразъемных и цанговых соединениях для полиуретановых и полиамидных трубок.

Способы соединения фитингов

При выборе пневматических фитингов важно учитывать способ соединения. От него зависит удобство монтажа, надежность фиксации и возможность быстрого обслуживания системы.

Резьбовые фитинги соединяются с оборудованием или трубопроводом при помощи резьбы. Они надежны, широко распространены и подходят для постоянных соединений. При монтаже таких элементов важно правильно подобрать тип резьбы и использовать подходящий уплотнительный материал.

Цанговые фитинги позволяют быстро подключать пластиковые и полиуретановые трубки без сложного инструмента. Трубка вставляется в фитинг и фиксируется внутренним зажимом. Такие соединения удобны для пневмоавтоматики, небольших линий и оборудования, где требуется быстрый монтаж или частое изменение схемы.

Быстросъемные соединения применяются для оперативного подключения и отключения пневмоинструмента, шлангов и рабочих постов. Они особенно удобны в автосервисах, мастерских и на производстве, где один источник воздуха используется для разных инструментов. При выборе быстросъемов важно обращать внимание на проходное сечение, рабочее давление и совместимость профилей.

Штуцерные соединения используются для подключения гибких шлангов. Шланг надевается на штуцер и фиксируется хомутом или обжимным способом. Такое соединение должно быть плотным, чтобы не допускать утечек и срыва шланга под давлением.

Основные параметры выбора фитингов

Первый параметр, на который нужно обратить внимание, — рабочее давление. Фитинг должен быть рассчитан на давление пневмосистемы с запасом. Использование деталей, не предназначенных для нужного давления, может привести к утечкам, повреждениям и опасным ситуациям.

Второй важный параметр — диаметр проходного отверстия. Даже если резьба или наружный размер фитинга подходят, внутреннее сечение может быть недостаточным. Слишком узкий фитинг создает сопротивление потоку, вызывает падение давления и снижает эффективность работы инструмента. Особенно это важно для потребителей с большим расходом воздуха: гайковертов, шлифовальных машин, краскопультов, пескоструйного оборудования.

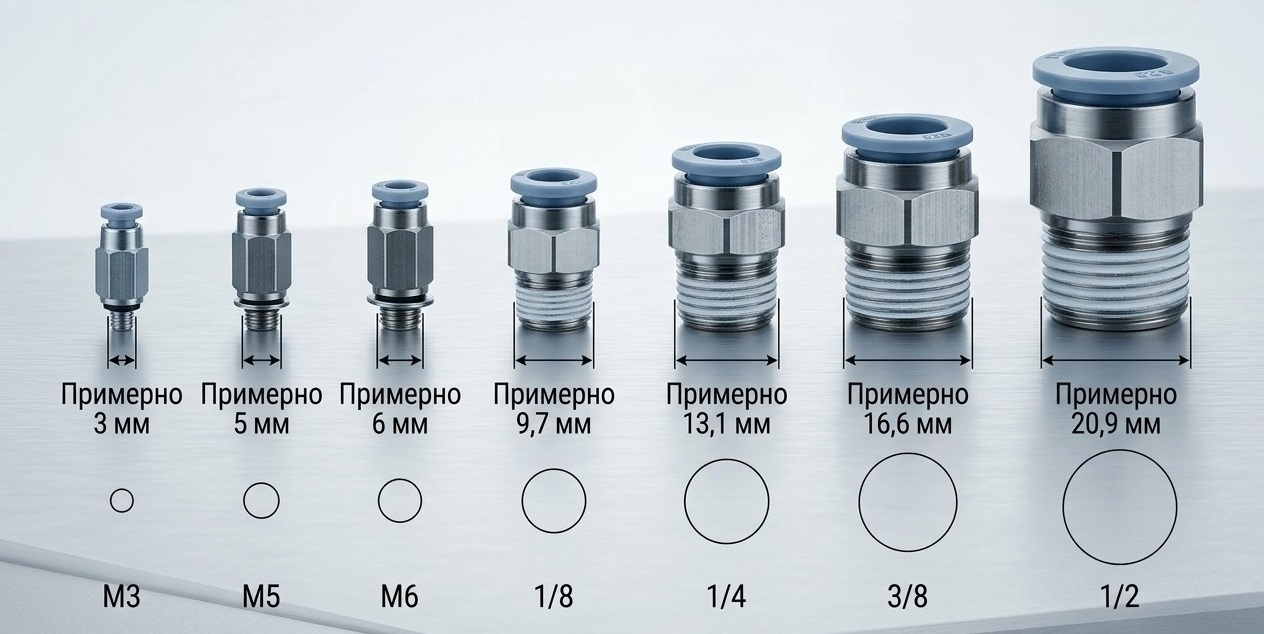

Также необходимо учитывать тип и размер резьбы. В пневматике могут использоваться разные стандарты резьбовых соединений, поэтому перед покупкой нужно убедиться в совместимости фитинга с оборудованием, трубопроводом или шлангом. Неподходящая резьба может привести к повреждению соединения и потере герметичности.

Не менее важна совместимость с материалом трубки или шланга. Для полиуретановых и полиамидных трубок применяются одни типы фитингов, для резиновых и ПВХ-шлангов — другие, для металлических трубопроводов — третьи. Нельзя подбирать соединительный элемент только по внешнему сходству: фитинг должен соответствовать материалу, диаметру и условиям эксплуатации.

Температурный диапазон также имеет значение. Если система работает в холодном помещении, возле нагретого оборудования или на улице, фитинги и уплотнения должны сохранять свои свойства при соответствующей температуре. Некоторые пластиковые элементы и уплотнители могут терять эластичность на морозе или быстрее изнашиваться при нагреве.

Следует учитывать и рабочую среду. В большинстве случаев пневмофитинги используются для сжатого воздуха, но иногда в системе могут присутствовать масло, влага, конденсат или специальные технические газы. Материал фитинга и уплотнений должен быть совместим с этой средой.

Герметичность соединений

Герметичность — одно из главных требований к пневматической системе. Даже небольшая утечка приводит к постоянным потерям воздуха, увеличению нагрузки на компрессор и росту энергозатрат. Кроме того, падение давления может ухудшить работу инструмента и оборудования.

Для резьбовых соединений применяют уплотнительные материалы: ФУМ-ленту, анаэробные герметики, уплотнительные нити или фитинги с уже нанесенным герметизирующим составом. Важно не использовать слишком много уплотнителя, чтобы его частицы не попадали внутрь пневмосистемы.

После монтажа соединения необходимо проверить на утечки. Это можно сделать с помощью мыльного раствора или специальных средств для поиска негерметичных участков. Проверку желательно выполнять под рабочим давлением, особенно после ремонта, модернизации или подключения новых элементов.

Как выбрать фитинги для разных участков пневмосистемы

Для магистральных линий лучше выбирать прочные фитинги с достаточным проходным сечением и надежным способом соединения. В таких участках особенно важны минимальные потери давления и высокая герметичность.

Для подключения пневмоинструмента удобны быстросъемные соединения и штуцеры. Они позволяют быстро менять инструмент, отключать шланги и обслуживать рабочее место. При этом не стоит экономить на качестве быстросъемов: дешевые соединения часто имеют малый проход, быстро изнашиваются и начинают травить воздух.

Для пневмоавтоматики часто используют компактные цанговые фитинги. Они удобны при подключении пневмоцилиндров, клапанов, распределителей и датчиков. В таких системах важны точность, надежная фиксация трубки и возможность аккуратного монтажа в ограниченном пространстве.

Для влажных помещений, покрасочных участков и систем с повышенными требованиями к чистоте воздуха лучше выбирать коррозионностойкие материалы и качественные уплотнения. Если в системе присутствует масло, важно убедиться, что материал фитинга и уплотнителя совместим с ним.

Типичные ошибки при выборе пневмофитингов

Одна из распространенных ошибок — выбор фитингов только по резьбе или внешнему диаметру без учета пропускной способности. В результате соединение вроде бы подходит, но поток воздуха ограничивается, а инструмент работает слабее.

Еще одна ошибка — использование неподходящих фитингов для высокого давления. Все элементы системы должны быть рассчитаны на рабочие параметры с запасом. Особенно это важно для компрессорных линий, ресиверов и участков рядом с источником сжатого воздуха.

Часто встречается и неправильное сочетание материалов. Например, фитинг может плохо подходить к конкретному типу шланга или трубки, из-за чего соединение постепенно ослабевает. Также нежелательно использовать случайные переходники и самодельные соединения, поскольку они могут стать причиной утечек и аварийных ситуаций.

Нельзя забывать о качестве уплотнения. Слишком слабая затяжка приводит к утечкам, а чрезмерная может повредить резьбу, корпус фитинга или уплотнительное кольцо.

Итог

Правильный выбор фитингов для пневматической системы требует учета нескольких параметров: конструкции, материала, способа соединения, диаметра, типа резьбы, рабочего давления, температуры и условий эксплуатации. Фитинги должны не только подходить по размеру, но и обеспечивать надежную герметичность, достаточную пропускную способность и безопасную работу всей системы.

Для простых участков подойдут стандартные латунные или комбинированные фитинги, для пневмоавтоматики — цанговые соединения, для быстрого подключения инструмента — качественные быстросъемы, а для сложных условий эксплуатации — элементы из нержавеющей стали или других коррозионностойких материалов.

Грамотно подобранные пневмофитинги помогают снизить потери воздуха, сохранить стабильное давление, продлить срок службы оборудования и сделать работу пневматической системы более надежной.
